CAD施工图是什么软件？如何用CAD制作施工图纸？
在现代建筑、结构、机电等工程设计领域，CAD（Computer-Aided Design，计算机辅助设计）已经成为不可或缺的核心工具。尤其是在施工阶段，一份清晰、准确、规范的施工图是连接设计师与施工方的桥梁，而CAD正是生成这类图纸的首选软件平台。那么，CAD施工图到底是什么软件？它为何如此重要？又该如何用它高效地完成施工图绘制呢？本文将从基础概念、常用软件、操作流程到行业最佳实践，为您全面解析这一关键技能。
一、什么是CAD施工图？为什么它如此重要？

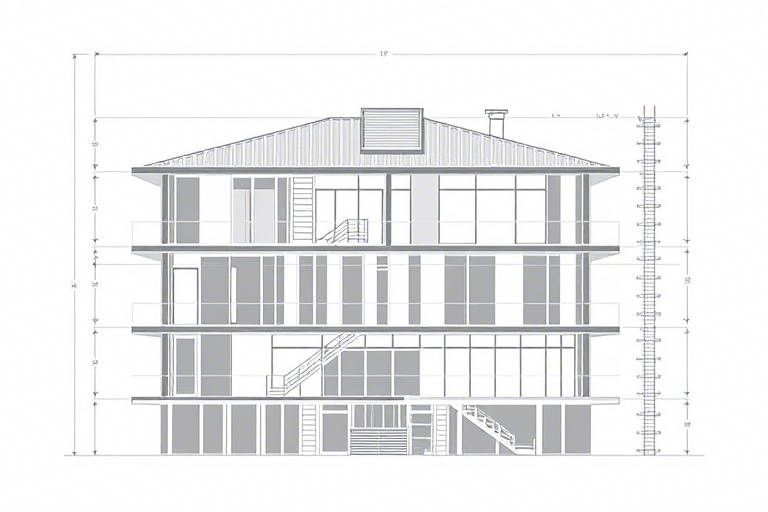

CAD施工图是指利用计算机辅助设计软件（如AutoCAD、Revit等）绘制的、用于指导现场施工的技术文件。它不仅包含建筑物的平面布局、立面、剖面，还涵盖详细的尺寸标注、材料说明、构造节点、设备定位等内容，是工程项目从蓝图走向现实的关键依据。
其重要性体现在：
- 精确表达设计意图：通过标准化的图层、线型、文字和符号，确保所有参与方对设计理解一致。
- 提高效率与减少错误：相比手工绘图，CAD可快速修改、复制、检查冲突，显著降低人为失误。
- 便于协同与管理：支持多人协作、版本控制、BIM集成，实现项目全生命周期数字化管理。
- 满足法规与标准要求：符合国家制图规范（如《房屋建筑制图统一标准》GB/T 50001），是竣工验收必备文件。
二、常用的CAD施工图软件有哪些？
市面上主流的CAD施工图软件可分为两大类：传统二维CAD软件与现代BIM（建筑信息模型）软件。
1. AutoCAD（Autodesk公司出品）
作为行业标杆，AutoCAD是最早普及的CAD软件之一，至今仍是施工图绘制的“标配”。它功能强大、兼容性好、学习资源丰富，适合各类工程专业人员使用。
- 优点：操作灵活、插件生态成熟、支持DWG格式（国际通用）、适合老项目维护。
- 缺点：纯二维操作，缺乏参数化建模能力；复杂项目易出现图层混乱。
2. Revit（Autodesk公司出品）
Revit是BIM领域的核心工具，能同时生成二维施工图和三维模型，并自动同步更新。特别适用于大型公共建筑、机电综合管线设计等场景。
- 优点：参数化建模、自动出图、碰撞检测、数据联动、可视化强。
- 缺点：学习曲线陡峭、硬件要求高、初期投入成本较大。
3. 其他替代方案
- 浩辰CAD / 中望CAD：国产替代品，价格亲民，适配国内标准，适合预算有限或特定行业（如市政、园林）。
- SketchUp + LayOut：用于概念设计阶段快速出图，但不适合正式施工图交付。
- 天正建筑 / 天正暖通 / 天正给排水：基于AutoCAD开发的专业插件，极大提升建筑、结构、水暖电等专项绘图效率。
三、如何用CAD制作施工图？全流程详解
制作高质量施工图不是简单画图，而是系统性的工程行为。以下以AutoCAD为例，介绍标准流程：
步骤1：前期准备
- 明确设计任务书与规范要求（如防火等级、净高限制）。
- 建立统一的图层命名规则（如：01-建筑-墙体、02-结构-梁柱）。
- 设置单位、比例（通常为1:100、1:50）、文字样式、标注样式。
步骤2：绘制底图
- 导入地形图或总图作为参考背景。
- 按楼层逐层绘制轴网、墙体、门窗、楼梯等基本元素。
- 使用“多段线”、“矩形”、“偏移”等功能保证几何准确性。
步骤3：细化深化
- 添加详细尺寸标注（线性、对齐、半径、直径等）。
- 插入标准图例（如消防栓、配电箱、灯具符号）。
- 编写图注说明（材料表、做法表、索引符号）。
步骤4：校审与输出
- 使用“审查”功能检查图层是否冗余、文字是否清晰。
- 进行“打印预览”，调整比例、边距、线宽以适应A1/A0纸张。
- 导出PDF或DWG格式供打印、上传至项目管理系统。
四、常见误区与避坑指南
许多初学者常犯以下错误，需特别注意：
误区1：忽视图层管理
不合理的图层命名会导致后期修改困难，甚至误删关键内容。建议遵循“专业-构件-状态”三级分类法。
误区2：直接手绘而不使用块（Block）
重复使用的构件（如门窗、家具）应创建为块，既节省时间又保证一致性。
误区3：忽略标注精度与规范
标注单位、小数位数、箭头样式必须符合国家标准（如GB/T 50001）。例如，尺寸数字应居中于尺寸线之上，且不与任何图形重叠。
误区4：只关注图形不重视文档
施工图不仅是“看”的，更是“用”的。务必附上材料清单、构造做法说明、施工注意事项等非图形信息。
五、未来趋势：从CAD到BIM的跃迁
随着建筑业数字化转型加速，传统CAD正逐步向BIM过渡。未来几年内，掌握Revit、ArchiCAD等BIM工具将成为设计师的核心竞争力。
优势对比：
| 维度 | CAD施工图 | BIM施工图 |
|---|---|---|
| 模型维度 | 二维平面为主 | 三维实体+属性信息 |
| 协同方式 | 文件共享、邮件传输 | 云端协作、实时更新 |
| 变更影响 | 手动修改多个视图 | 全局自动同步 |
| 造价关联 | 需人工统计 | 自动提取工程量 |
六、结语：掌握CAD施工图，是工程师的基本功
无论您是建筑设计师、结构工程师还是机电技术员，熟练运用CAD制作施工图都是职业发展的基石。它不仅是技术手段，更是一种思维方式——严谨、逻辑、标准化。在这个AI与自动化飞速发展的时代，唯有扎实的基本功才能让您立于不败之地。
建议从以下几个方向持续提升：
- 系统学习《建筑制图标准》和《CAD操作手册》。
- 参与实际项目练习，积累经验。
- 关注BIM发展趋势，适时升级技能栈。
记住：一张好的施工图，不只是好看，更要好用、好懂、好施工！
