砌筑施工图纸分析软件如何助力建筑行业高效精准施工
在当前建筑行业向数字化、智能化转型的浪潮中，传统依赖人工审图、手工计算和经验判断的砌筑施工管理方式已难以满足日益复杂的项目需求。随着BIM（建筑信息模型）技术的普及与深化，砌筑施工图纸分析软件应运而生，成为连接设计与施工的关键桥梁。这类软件不仅能够自动识别图纸中的墙体、门窗、构造柱等关键构件，还能基于结构逻辑进行材料用量计算、施工工序模拟以及碰撞检测，从而显著提升施工效率、减少返工风险并降低整体成本。
一、砌筑施工图纸分析软件的核心功能解析
砌筑施工图纸分析软件通常具备以下几项核心能力：
1. 图纸智能识别与数据提取
该软件可通过OCR（光学字符识别）技术和图像处理算法，对CAD或PDF格式的施工图纸进行深度解析，自动提取墙体厚度、高度、位置、材质信息，以及门窗洞口尺寸、标高、编号等关键参数。相比人工逐页核对，效率提升可达80%以上。
2. 构造节点自动识别与标准化处理
软件内置大量国家标准图集（如16G101系列）、地方规范及企业标准库，能自动匹配常见砌体构造节点（如构造柱、圈梁、拉结筋布置），并生成符合规范要求的施工详图或节点说明，极大减少了因理解偏差导致的错误施工。
3. 材料清单自动化生成与成本预控
基于识别后的墙体几何信息和构造要求，软件可一键生成精确的砌块、砂浆、钢筋、保温板等材料用量清单，并结合市场价格数据库实现初步成本估算。这对于控制预算、优化采购计划具有重要意义。
4. 施工工序模拟与进度推演

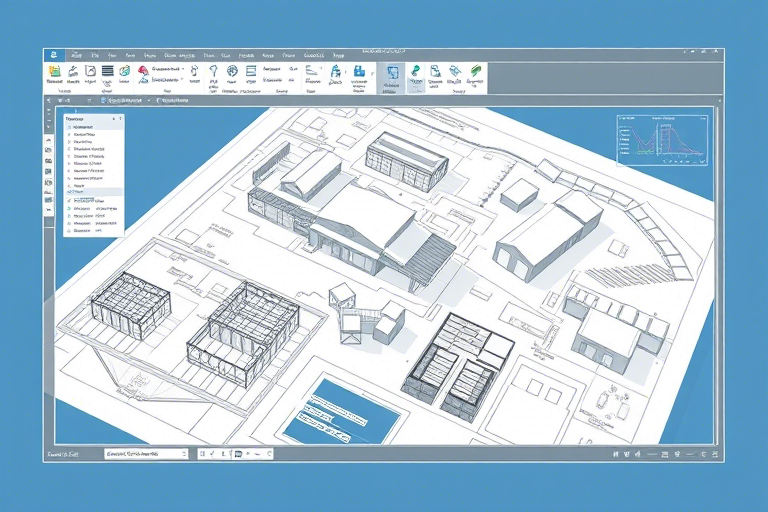

通过将二维图纸转化为三维空间模型，软件支持砌筑作业流程的可视化模拟，例如从基础放线到墙体砌筑再到抹灰找平的全过程动画演示。这有助于提前发现潜在问题（如脚手架布置冲突、吊装路径受阻），为现场施工提供科学依据。
5. 碰撞检查与多专业协同
在复杂工程项目中，砌体工程常与其他专业（水电暖通、钢结构、幕墙）交叉施工。软件集成碰撞检测模块，可在施工前发现管线穿墙冲突、预留洞口遗漏等问题，避免后期拆改造成的经济损失。
二、典型应用场景与实际价值体现
场景一：住宅小区批量建造项目
某大型房地产开发公司在新建保障房项目中引入砌筑施工图纸分析软件，对超过20栋楼的砌筑图纸进行集中处理。结果表明：材料浪费率由原先的7%降至3%，平均施工周期缩短12天，且无因图纸错误引发的质量事故。项目经理表示：“以前靠经验判断，现在靠数据说话。”
场景二：既有建筑改造与加固工程
在一项老旧厂房改造项目中，原图纸缺失严重，仅存纸质蓝图。借助软件的图像增强与智能补全功能，工程师成功还原了原始墙体布局，并结合结构验算建议合理的加固方案，确保改造后建筑安全达标。
场景三：装配式建筑与现浇结构融合项目
近年来，越来越多项目采用“装配式+现浇”混合模式。此类软件能准确区分预制构件与现场砌筑区域，自动生成不同工艺的施工交底文件，提升施工人员对工艺差异的理解与执行一致性。
三、技术实现难点与未来发展趋势
尽管砌筑施工图纸分析软件展现出强大潜力，但在实际落地过程中仍面临若干挑战：
1. 图纸质量参差不齐影响识别精度
部分施工单位使用非标准图层命名、模糊线条或扫描件质量不佳的图纸，导致软件误判或漏检。解决方案包括建立统一制图标准、引入AI辅助校正模块，以及开发专用扫描优化插件。
2. 多源异构数据整合难度大
不同设计院使用的CAD版本、图层结构、符号体系各异，软件需具备强大的兼容性与自适应学习能力。未来可探索基于云平台的数据中台架构，实现跨平台图纸自动清洗与标准化转换。
3. 与现场施工系统的无缝对接不足
目前多数软件仍停留在“纸上分析”阶段，缺乏与工地管理系统（如智慧工地平台、项目管理软件）的实时联动机制。下一步发展方向是打通BIM与物联网（IoT）、移动终端（APP）、AR/VR设备之间的数据链路，实现“图纸—模型—现场”的闭环管理。
4. 人工智能赋能下的语义理解升级
未来的软件将不再局限于图形识别，而是结合NLP（自然语言处理）技术，理解设计说明中的文字描述（如“外墙采用MU10蒸压加气混凝土砌块”），从而更全面地构建施工知识图谱。
四、如何选择合适的砌筑施工图纸分析软件？
面对市场上众多产品，建议从以下几个维度进行评估：
- 功能性完整性：是否覆盖图纸识别、材料计算、工序模拟、碰撞检查四大核心模块；
- 易用性与培训成本：界面是否直观，是否支持快捷键操作与模板化配置；
- 定制化能力：能否根据企业自身施工习惯调整规则引擎，比如不同地区对构造柱间距的要求；
- 生态开放性：是否支持API接口接入其他系统（如广联达、鲁班、ProjectWise等）；
- 售后服务与更新频率：是否提供定期版本迭代、技术支持响应时间短。
推荐试点单位优先考虑与主流BIM平台（如Revit、Tekla）集成度高的产品，便于形成完整的数字建造链条。
五、结语：推动建筑业高质量发展的新引擎
砌筑施工图纸分析软件不仅是工具层面的技术革新，更是推动建筑行业从“经验驱动”向“数据驱动”转变的重要抓手。它帮助施工方从被动应对图纸问题转向主动预判风险，从粗放式管理迈向精细化运营。随着国家政策对智慧建造、绿色施工的持续鼓励，以及国产软硬件生态的不断成熟，这类软件将在未来五年内加速普及，成为建筑企业数字化转型的标配工具。
对于从业者而言，掌握此类软件已成为提升职业竞争力的关键技能之一。建议各施工企业将相关培训纳入年度人才培养计划，同时鼓励技术人员参与软件测试与反馈，共同推动产品迭代优化，真正实现“以技促效、以智提质”的发展目标。
