引言：为什么选择专业的钢结构施工图建模软件？
在现代建筑行业中，钢结构因其强度高、施工快、环保性好等优势被广泛应用于高层建筑、桥梁、厂房及体育场馆等领域。然而，复杂的节点设计、精确的构件尺寸以及多专业协调的需求，使得传统二维CAD绘图方式越来越难以满足工程精度和效率的要求。因此，采用专业的钢结构施工图建模软件已成为行业标准趋势。
一、什么是钢结构施工图建模软件？
钢结构施工图建模软件是一种集成了三维建模、结构分析、详图绘制、材料统计和施工模拟功能的专业工具。它不仅能够将初步设计阶段的结构方案转化为可直接用于加工制造的施工图纸，还能通过参数化建模提升设计一致性与可修改性，有效减少人为错误。
核心功能模块：
- 三维建模：支持梁、柱、支撑、节点等构件的快速建立与智能布置。
- 自动出图：根据规范自动生成符合国家标准的施工图（如GB50017）。
- 碰撞检测：提前发现不同专业管线或构件间的空间冲突。
- BIM集成：与Revit、Tekla Structures等主流BIM平台无缝对接。
- 材料清单生成：一键导出钢材用量、规格、数量等信息，助力预算控制。
二、如何正确使用钢结构施工图建模软件进行高效建模？
1. 前期准备：明确项目需求与数据基础
在开始建模前，必须收集完整的设计资料，包括建筑平面图、结构计算书、荷载工况、抗震等级、节点详图要求等。同时确定是否需要结合BIM流程，例如是否需遵循《建筑信息模型应用统一标准》（GB/T 51212-2016）。
2. 构建合理的建模逻辑：从整体到局部
建议按照“整体框架—构件细化—节点深化”的顺序进行建模：

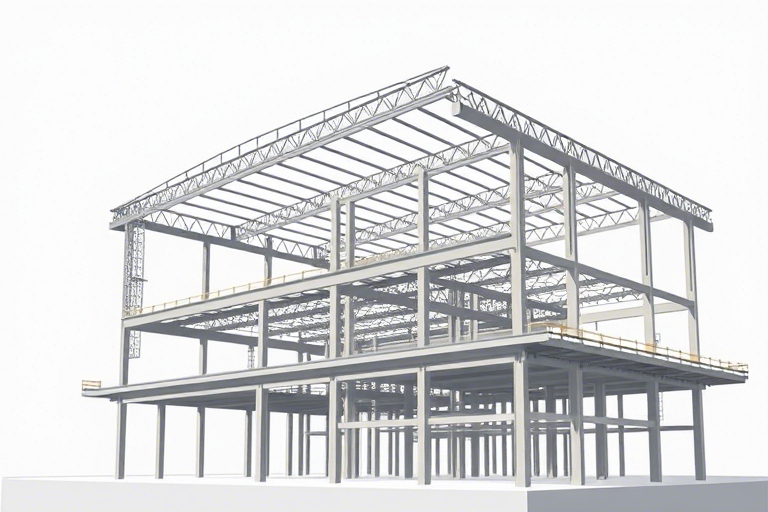

- 首先导入建筑模型或手动创建主结构体系（如钢框架、桁架系统）；
- 接着添加次梁、支撑、隅撑等辅助构件，并设置正确的连接关系；
- 最后对关键节点（如梁柱刚接、斜撑连接）进行精细化建模，确保构造合理、施工可行。
3. 利用参数化与模板化提升效率
许多先进软件（如Tekla Structures、MIDAS Gen、盈建科）支持参数化建模，即通过定义变量控制构件尺寸、间距、截面类型等，极大减少了重复劳动。例如，在同一栋楼中多个楼层采用相同梁型时，只需设定一次模板即可批量生成。
4. 节点优化与施工可行性校核
节点是钢结构中最复杂也最容易出错的部分。建模软件通常内置节点库（如焊接板、螺栓连接、加劲肋配置），设计师可通过调用标准节点并调整参数来快速完成设计。此外，应利用软件的施工模拟功能检查吊装路径、焊接位置是否合理，避免现场返工。
5. 自动化出图与标准化输出
成熟的钢结构施工图建模软件具备强大的自动出图能力，可根据用户预设的图层、比例、标注样式生成符合规范的施工图。这不仅能节省大量人工制图时间，还能保证图纸的一致性和准确性，特别适用于大规模项目或装配式钢结构工程。
三、常见问题与解决方案
问题1：建模速度慢，效率低
原因：未充分利用快捷键、模板或批量操作功能。
解决：学习软件快捷命令（如Tekla中Ctrl+Shift+L快速插入构件）、建立常用构件模板、启用批量编辑功能。
问题2：节点处理混乱，图纸不清晰
原因：缺乏节点标准化意识，随意修改默认节点属性。
解决：制定企业级节点标准库，统一命名规则、标注格式，避免后期沟通障碍。
问题3：与其他专业软件不兼容
原因：文件格式限制或版本差异导致数据丢失。
解决：优先选用支持IFC、DXF、STEP等通用格式的软件，或使用中间件（如Navisworks）进行多软件协同。
问题4：材料统计误差大
原因：构件属性未正确录入或遗漏部分小构件。
解决：定期运行材料统计报告，对比实际用量与理论值，修正输入错误；开启“自动识别构件重量”功能。
四、案例解析：某大型工业厂房钢结构施工图建模实践
以某5万平米轻钢厂房为例，该项目包含8个独立跨距、12种不同类型钢柱、3类主梁、数十种节点形式。团队采用Tekla Structures作为建模核心工具，具体实施步骤如下：
- 导入建筑模型后，按轴网划分区域，分段建模提高稳定性；
- 建立标准节点模板库，涵盖焊接端板、高强螺栓连接等常见类型；
- 利用插件批量生成屋面檩条与墙梁，并自动匹配相应连接件；
- 开展碰撞检测，发现2处机电管线与钢梁冲突，提前优化布局；
- 最终输出400余张施工图，材料清单误差率低于1%，大幅缩短工期。
五、未来发展趋势：智能化与数字化融合
随着AI与云计算的发展，钢结构施工图建模软件正朝着更智能的方向演进：
- AI辅助设计：基于历史项目数据推荐最优节点形式、截面尺寸；
- 云端协作：多人在线同步编辑，实时查看进度与反馈；
- 数字孪生集成：将模型接入运维平台，实现全生命周期管理；
- 自动化审查：嵌入规范引擎，自动校验图纸合规性。
结语：掌握建模技能，打造高质量钢结构工程
钢结构施工图建模软件不仅是技术工具，更是提升设计质量、降低成本、保障安全的关键手段。无论是初学者还是资深工程师，都应重视其系统学习与实战应用，紧跟行业数字化转型步伐，为新时代建筑高质量发展贡献力量。
