木屋施工图用什么软件？如何高效完成设计与建模？
在现代建筑设计领域，木屋因其自然美观、环保节能以及独特的文化魅力而日益受到青睐。无论是度假小屋、乡村别墅还是生态民宿，木屋的设计和施工都需要精确的施工图纸作为指导。那么，木屋施工图用什么软件？这个问题不仅关系到设计效率，更直接影响施工质量、成本控制和项目进度。本文将深入探讨当前主流的木屋施工图设计软件，分析它们的功能特点、适用场景，并提供一套从构思到出图的完整流程指南，帮助建筑师、设计师和木结构工程师高效完成高质量的木屋施工图。

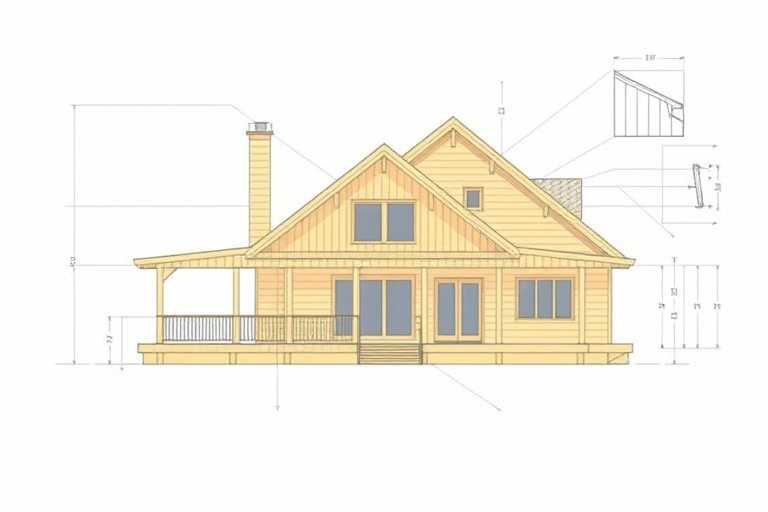

一、为何选择专业软件绘制木屋施工图？
传统手工绘图方式虽然灵活，但在精度、效率和协作方面已难以满足现代项目需求。尤其对于复杂的木结构节点（如梁柱连接、榫卯结构、斜屋面支撑系统），手工绘图容易出现误差，导致现场施工困难甚至返工。因此，使用专业的计算机辅助设计（CAD）或建筑信息模型（BIM）软件成为行业标准。
专业的木屋施工图软件不仅能实现二维图纸的精准绘制，还能生成三维模型，便于可视化展示和碰撞检测；支持材料清单自动生成、工程量统计等功能，极大提升预算编制效率；同时具备良好的兼容性和协同能力，方便与施工团队、监理单位共享数据。
二、主流木屋施工图设计软件推荐
1. AutoCAD + Revit（Autodesk生态系统）
AutoCAD 是最广泛使用的二维绘图工具，适合绘制精确的平面图、立面图、剖面图及详图。其强大的图层管理、尺寸标注和符号库功能，非常适合处理木屋中复杂的构件布置和节点细节。
配合 Revit（BIM平台），可以实现从概念设计到施工图的全流程数字化管理。Revit内置了大量木结构族库（如胶合木梁、原木柱、预制木板墙等），可快速搭建三维模型，并自动关联所有相关图纸，确保一致性。例如，在Revit中定义一个木梁后，其长度、截面、材质信息会同步反映在平面图、立面图和工程量清单中。
优势：技术成熟、插件丰富、适合大型项目；劣势：学习曲线较陡，对硬件要求较高。
2. Vectorworks Architect
Vectorworks 是一款专为建筑师和景观设计师打造的集成化设计平台，特别擅长处理有机形态和复杂几何体，非常适合设计非标准木屋结构（如曲面屋顶、悬挑结构）。它支持从草图到施工图的全过程，且内置“木结构模块”插件，可直接生成木构件加工图和节点详图。
该软件的优势在于其直观的界面和高效的建模逻辑，用户可通过拖拽方式创建木框架，并自动生成符合美国/欧洲规范的节点构造图。此外，Vectorworks 支持IFC格式输出，便于与其他BIM软件交换数据。
3. Chief Architect
这款软件主要面向住宅类项目，尤其适合中小型木屋设计。其核心特点是“所见即所得”的建模体验——用户只需点击几下即可生成带屋顶、墙体、门窗的完整模型，然后一键导出全套施工图纸（包括基础图、楼板图、屋面图、水电布线图等）。
Chief Architect 的亮点在于其庞大的家具与建材数据库，包含数百种木材种类及其物理属性（密度、含水率、强度等级），可用于模拟结构受力和热工性能。同时，其“Construction”模块能自动识别不同构造层次（如外墙保温层、防水层、饰面板），并生成详细的节点做法说明。
4. SketchUp + Layout（适用于创意表达与初步设计）
SketchUp 是一款轻量级三维建模软件，以其易学易用著称。许多设计师先用它进行快速造型探索，再通过Layout插件将其转化为专业级施工图。
虽然 SketchUp 本身不具备完整的施工图功能，但结合第三方插件（如SU2DWG、Sheets for SketchUp）可实现基本的标注、剖切和图层管理。适合用于概念阶段的可视化沟通或小型木屋项目的快速出图。
优点：上手快、交互性强、适合教学演示；缺点：不适合深度施工图制作，需额外工具补充。
三、如何高效完成木屋施工图？全流程指南
步骤一：前期准备与方案确定
在开始绘图前，必须明确以下几点：
- 木屋类型（独栋、联排、吊脚式、树屋等）
- 结构形式（框架结构、剪力墙结构、胶合木结构）
- 材料规格（原木直径、板材厚度、防腐处理方式）
- 当地法规要求（防火等级、抗震设防烈度、环保认证）
建议使用思维导图或PPT梳理设计要点，形成初步方案后再进入软件操作。
步骤二：建立三维模型
以 AutoCAD + Revit 组合为例：
- 导入地形高程数据（如DEM文件）或手动设定地面标高；
- 使用“建筑体量”工具绘制外轮廓，调整屋脊高度和坡度；
- 插入木结构族（如梁柱组合、桁架系统），设置连接方式（螺栓、销钉、榫卯）；
- 添加墙体、楼板、屋面系统，注意区分承重与非承重构件；
- 利用“冲突检测”功能检查是否有构件穿插或间距不足问题。
步骤三：生成施工图纸
在 Revit 中，可以通过“视图”命令创建多种图纸类型：
- 平面图（基础平面、楼层平面、吊顶平面）
- 立面图（正侧立面、背立面、剖面图）
- 详图（节点大样、连接构造、防水做法）
- 材料表（木材种类、用量、单价）
- 工程量清单（按构件分类统计数量）
每张图纸均应包含必要的文字说明、比例尺、指北针、图例及签字栏位，符合《建筑工程制图标准》（GB/T 50104-2010）。
步骤四：审核与优化
施工图完成后，需组织多方会审：
- 结构工程师复核受力计算是否合理；
- 施工方确认是否具备加工能力和安装条件；
- 业主或投资方评估是否满足功能需求和审美预期。
根据反馈修改模型并更新图纸，确保最终版本无遗漏、无歧义。
步骤五：交付与归档
输出PDF格式用于打印和提交审批，同时保留原始DWG或RVT文件供后续变更使用。建议建立项目文件夹结构如下：
Project_Folder/ ├── 01_Design_Sketches (草图)四、常见问题与解决方案
Q1: 如何保证木构件尺寸准确？
答：使用软件自带的“参数化建模”功能，为每个构件设置精确的尺寸变量（如梁宽=200mm，高=300mm），并在图纸中标注公差范围（±2mm）。避免手工输入数字带来的误差。
Q2: 节点详图怎么画得清楚易懂？
答：采用“分层标注法”——先画整体节点，再放大局部细节（如螺栓孔位置、垫片厚度、防水密封条），用不同颜色区分不同材料，并附简短说明文字（如“使用M12高强度螺栓，抗剪承载力≥80kN”）。
Q3: 多人协作时如何避免版本混乱？
答：使用云协作平台（如BIM 360、Autodesk Construction Cloud），所有成员在同一云端空间工作，自动同步变更记录，防止重复劳动。
五、未来趋势：AI与自动化助力木屋施工图制作
随着人工智能技术的发展，未来木屋施工图设计将更加智能化：
- AI辅助生成节点构造方案（基于历史案例库）
- 自动识别图纸错误（如缺失构件、尺寸矛盾）
- 语音输入生成文字说明（提高效率）
- AR/VR实时预览施工效果（增强决策信心）
尽管目前这些功能尚未完全普及，但已有部分软件（如ArchiCAD、Tekla Structures）开始尝试集成AI模块，预示着木屋施工图设计正迈向更高水平的自动化与智能化。
结语
木屋施工图不仅是建筑作品的技术载体，更是连接设计与建造的桥梁。选择合适的软件只是第一步，更重要的是掌握科学的设计流程、严谨的质量控制方法以及持续的学习与实践。无论你是初学者还是资深从业者，只要善用工具、注重细节，就能绘制出既美观又实用的木屋施工图，为每一座木质家园打下坚实的基础。
