如何学手绘施工图软件：从零基础到熟练掌握的完整路径
在建筑、室内设计、工程管理等行业中，手绘施工图是连接创意与现实的关键桥梁。无论是建筑师、设计师还是施工管理人员，掌握一套高效、精准的手绘施工图软件，都是提升工作效率和专业形象的必备技能。然而，面对众多功能强大但操作复杂的软件（如AutoCAD、SketchUp、Revit、天正建筑等），初学者往往感到无从下手。本文将为你系统梳理学习手绘施工图软件的完整路径，涵盖学习目标设定、工具选择、核心技能训练、实战项目练习以及持续进阶策略，帮助你从零基础逐步成长为能够独立完成高质量施工图的专业人士。
一、明确学习目标：为什么而学？
在开始学习任何软件之前，首先要问自己：我为什么要学手绘施工图软件？不同的学习目标决定了你的学习路径和投入精力。常见目标包括：
- 职业发展：如果你是建筑/室内设计专业的学生或从业者，掌握施工图软件是求职和晋升的硬性要求，你需要深入理解行业标准（如GB/T 50001-2017《房屋建筑制图统一标准》）并能独立完成全套施工图文件。
- 个人兴趣：如果你只是对建筑感兴趣，想用软件实现自己的设计构想，可以侧重于快速建模和可视化表达，不必追求极致的规范性和细节精度。
- 辅助工作：如果你是项目经理或监理人员，可能更关注如何高效阅读和审核施工图，这时应重点学习图层管理、标注规范和冲突检测功能。
明确目标后，你可以更有针对性地选择学习内容，避免盲目跟风或陷入不必要的复杂功能中。
二、选择合适的软件：从哪个平台起步？
市面上主流的手绘施工图软件各有特色，初学者应根据自身需求和学习曲线选择：
- AutoCAD（最基础，最通用）：作为行业标准，几乎所有建筑设计院都使用它。优点是功能全面、兼容性强；缺点是界面较老，需要大量命令记忆。建议作为第一门学习软件，打好基础后再拓展其他工具。
- SketchUp（直观易上手）：以“所见即所得”著称，适合快速建模和概念设计。虽然不能直接生成施工图，但可导出至AutoCAD进行深化，适合初学者建立空间感。
- Revit（BIM趋势，未来方向）：集建模、结构、机电于一体的参数化软件，适合大型项目和团队协作。但学习成本高，建议有AutoCAD基础后再学习。
- 天正建筑（国产利器，本土化强）：专为国内建筑行业优化，内置大量国标构件库（门窗、楼梯、卫生间等），可大幅提升绘图效率。适合中国用户快速上手。
建议新手优先学习AutoCAD + 天正建筑组合，既能打牢基础，又能快速产出符合本地规范的图纸。
三、掌握核心技能：必须练好的基本功
无论使用哪种软件，以下技能都是绘制高质量施工图的基础：
1. 基础操作与快捷键
熟悉鼠标操作（左键选择、右键菜单）、命令输入方式（键盘输入命令或点击图标）、常用快捷键（如L=直线、C=圆、TR=修剪、M=移动）能极大提升效率。建议制作一张“高频快捷键速查表”贴在电脑旁，每天练习5分钟，一个月即可形成肌肉记忆。
2. 图层管理与线型设置
图层是组织图纸的核心机制。一个规范的图层命名体系（如“01墙体-实线”、“02门窗-虚线”、“03标注-细实线”）能让图纸清晰易读，便于修改和打印。同时，合理设置线宽（0.1mm~0.5mm）、线型（实线、虚线、点划线）和颜色，确保不同元素在打印时层次分明。
3. 标注与文字样式
标注是施工图的灵魂。要掌握尺寸标注（线性、对齐、半径、直径）、引线标注、坐标标注等，并统一设置字体（推荐仿宋_GB2312或宋体）、字号（通常为3.5mm或5mm）、比例因子（与图形比例匹配）。特别注意：标注数字必须清晰可读，单位（mm或m）要统一标注。
4. 图块与参照插入
图块（Block）是重复使用图形的利器。例如，将标准门窗、家具做成图块后，插入时只需一次点击，还能批量修改属性。学会创建、编辑、更新图块，能让你的绘图效率翻倍。
5. 平面布局与立面剖面逻辑

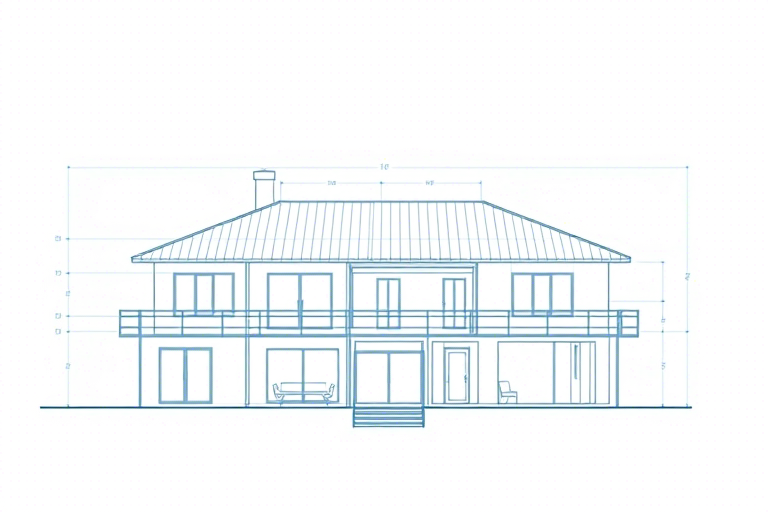

施工图不是单张图纸的堆砌，而是有逻辑的整体。平面图要体现空间关系，立面图展示外立面效果，剖面图揭示内部构造。要学会从整体到局部的绘制顺序，先定轴线，再画墙、门、窗、楼梯，最后加标注和说明。
四、实战演练：从模仿到创新
光看教程不练手等于纸上谈兵。建议按以下步骤进行实战训练：
- 模仿经典案例：找一份真实的住宅或商铺施工图（可在网络平台搜索“施工图范例PDF”），逐张对照绘制。注意观察图层结构、标注方式、图框格式，体会专业图纸的严谨性。
- 小项目实践：从简单任务开始，比如绘制一间卧室的平面图、立面图和节点详图。完成后请老师或同行点评，找出问题并改进。
- 参与真实项目：如果条件允许，加入学校的实训项目或实习单位的辅助设计工作。哪怕只是协助整理图纸、核对尺寸，也能积累宝贵经验。
- 挑战复杂场景：尝试绘制带坡屋顶、异形空间、复杂节点的图纸，锻炼解决实际问题的能力。
记住：每一次动手，都在加深对软件的理解；每一次错误，都是成长的契机。
五、持续进阶：从熟练到精通
当你能独立完成一般施工图后，可以向更高层次迈进：
- 学习插件与脚本：如AutoCAD中的LISP脚本、天正建筑的批量处理功能，能自动化重复任务（如一键生成门窗表、自动排版）。
- 掌握BIM理念：了解Revit的基本操作，理解“模型驱动图纸”的优势，为未来转型做准备。
- 提升审图能力：学会从施工角度检查图纸——是否有冲突？是否可施工？是否符合消防规范？这是区分普通绘图员和优秀设计师的关键。
- 建立作品集：将你完成的图纸分类整理，配上简短说明（设计思路、难点突破），形成电子或纸质作品集，用于求职或自我评估。
真正的高手，不仅会用软件，更能用软件解决问题。
六、常见误区与避坑指南
初学者常犯以下错误，需特别注意：
- 重功能轻规范：只关注如何画得快，忽略国家标准和行业惯例，导致图纸被退回。
- 忽视备份与版本控制：未定期保存或命名版本（如“方案初稿_v1”、“施工图_v2”），一旦出错难以恢复。
- 过度依赖模板：照搬别人模板而不理解其逻辑，遇到新项目时束手无策。
- 跳过基础直接学高级功能：如没学好图层就直接用三维建模，结果越学越乱。
保持耐心，一步一个脚印，才能走得更远。
结语
学习手绘施工图软件不是一蹴而就的过程，而是一场循序渐进的修行。它考验的是你的专注力、逻辑思维和持续学习的能力。只要你愿意投入时间，按照本文提供的路径一步步走下去，从零基础到熟练掌握，最终你不仅能画出专业的施工图，更能建立起一套属于自己的设计思维体系。这不仅是技能的提升，更是职业竞争力的跃迁。
