酒吧台施工图设计软件怎么做？高效出图与精准施工的关键步骤解析
在当代商业空间设计中，酒吧台不仅是功能核心，更是品牌美学的载体。一个优秀的酒吧台不仅需要美观、实用，更需在施工阶段做到精确无误——这正是酒吧台施工图设计软件的价值所在。那么，如何利用专业软件高效完成酒吧台施工图设计？本文将从软件选择、流程搭建、细节处理到团队协作等维度，系统拆解整个设计流程，帮助设计师和项目管理者掌握一套标准化、数字化的工作方法。
一、为什么需要专门的酒吧台施工图设计软件？
传统手绘或通用CAD软件虽然也能完成基本绘制，但在面对复杂造型、多材质拼接、管线预埋、灯光布置等需求时，效率低、易出错。而专门针对酒吧台设计的软件（如AutoCAD + 插件、SketchUp + LayOut、BIM建模工具如Revit）能实现：
- 模块化设计：可快速调用标准酒柜、吧台台面、踢脚线、排水口等构件库，提升效率30%以上。

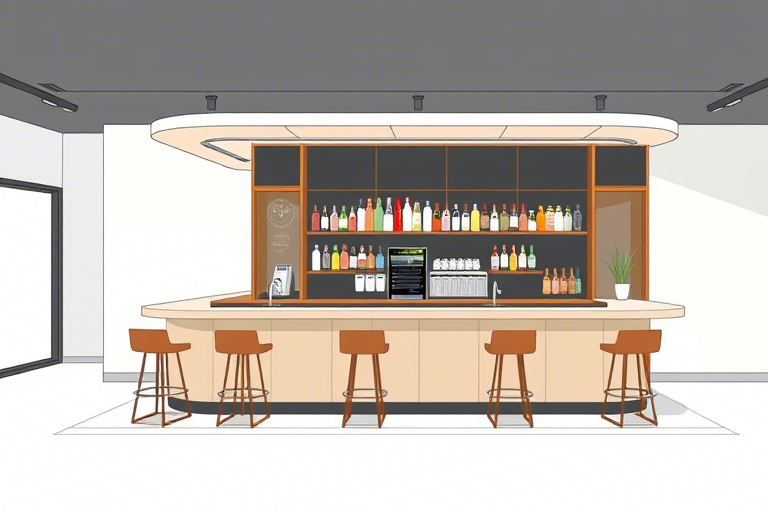

- 三维可视化：提前模拟空间效果，便于客户确认方案，减少后期变更成本。
- 参数化出图：自动标注尺寸、材料清单、施工说明，确保施工方准确理解意图。
- 协同工作支持：多人在线编辑、版本管理、与甲方/施工方实时沟通，避免信息断层。
二、推荐使用的软件及适用场景
1. AutoCAD + 酒吧台专用插件（适合初学者与中小型项目）
AutoCAD依然是最广泛使用的二维制图平台。通过安装如Bar Design Pro或Restaurant CAD Toolkit等插件，可一键生成标准酒吧台平面图、立面图、剖面图，并自动生成工程量统计表。
优势：学习成本低、兼容性强、适合快速交付；缺点：缺乏三维渲染能力，难以直观展示细节。
2. SketchUp + LayOut（适合创意表达与客户提案）
SketchUp以其直观的建模体验著称，配合LayOut进行高质量图纸输出，非常适合用于方案展示阶段。设计师可在SketchUp中构建酒吧台立体模型，添加材质贴图、灯光效果后，导出为PDF或打印图纸。
优势：可视化强、交互友好、适合向非专业人士讲解设计思路；缺点：施工图深度不足，需额外转换为施工级图纸。
3. Revit 或 ArchiCAD（适合大型项目与BIM协同）
对于高端餐饮空间、连锁酒吧品牌或有严格施工规范的项目，建议使用BIM软件。Revit不仅能创建高精度的酒吧台三维模型，还能整合结构、机电、暖通等专业数据，实现真正的“数字孪生”。
优势：全生命周期管理、碰撞检测、材料自动统计、施工模拟；缺点：学习曲线陡峭，初期投入较大。
三、酒吧台施工图设计全流程详解
第一步：需求收集与初步定位
与业主充分沟通，明确以下要素：
- 酒吧台长度、高度、宽度（是否含岛台、吧凳区）
- 功能分区：调酒区、储物区、清洁区、设备区（冰柜、洗碗机）
- 材质偏好：不锈钢、石材、木质、玻璃等组合
- 电源点位、水管走向、排烟管道预留位置
此阶段可用简易草图+文字描述记录，作为后续软件建模的基础。
第二步：平面布局与尺寸标注
在选定软件中绘制酒吧台平面图，注意以下关键点：
- 严格按照建筑原始墙体定位，不得随意偏移。
- 标注所有关键尺寸：台面宽度（常规80cm）、高度（标准90cm，特殊可定制）、前后进深（≥60cm保证操作空间）。
- 标注重要节点：水龙头位置、插座位置（建议每米至少一个）、通风口位置。
- 注明材料编号（如A-1代表花岗岩台面，B-2代表不锈钢包边）。
第三步：立面与剖面深化设计
这一阶段是体现专业度的核心环节：
- 立面图：展示台面造型、门板样式、灯带嵌入方式、隐藏式收纳格等细节。
- 剖面图：清晰表现内部结构：基层龙骨、防潮层、台面板材厚度、水管穿墙做法。
- 节点详图：重点部位如转角收口、高低差过渡、地漏处理，必须单独放大绘制并加注说明。
例如：一个常见问题是在台面与墙面交接处出现缝隙漏水，应在剖面图中标明“密封胶+铝扣板收边”的做法。
第四步：施工图标准化与文档输出
一套完整的酒吧台施工图应包含以下内容：
| 图纸类型 | 主要内容 | 备注 |
|---|---|---|
| 总平面图 | 酒吧台整体位置关系、与其他区域的连接方式 | 需标明方向标识 |
| 平面布置图 | 尺寸标注、功能分区、设备定位 | 按1:50比例绘制 |
| 立面图（左右各一面） | 外观造型、材质分色、灯具位置 | 建议附材质样板说明 |
| 剖面图 | 内部构造层次、隐蔽工程做法 | 至少两个关键剖切面 |
| 节点详图 | 关键部位放大图，如接缝处理、防水做法 | 比例1:5或1:10 |
| 材料清单表 | 列出所有主辅材名称、规格、数量、单价 | 方便预算控制 |
所有图纸应统一字体、图层命名规则、标注样式，便于后期归档与修改。
四、常见陷阱与解决方案
陷阱1：忽略施工可行性
有些设计师追求视觉冲击力，设计出无法落地的造型（如悬空台面无支撑），导致施工困难甚至安全隐患。
解决方案：在设计前与施工队沟通，了解常见工艺限制；使用软件模拟受力分析（如Revit中的结构分析模块）。
陷阱2：材料标注不清
仅写“大理石台面”，未注明厚度（常用20mm）、品牌型号、铺贴方式（干挂or湿贴），易引发争议。
解决方案：建立材料编码系统，如“M-01：意大利进口卡拉拉白麻石，厚度20mm，干挂工艺”。
陷阱3：遗漏水电预埋点位
调酒区缺少冷热水龙头、电源插座不足，影响后期运营。
解决方案：结合《酒吧设备配置标准》制定电气布线图，明确每个插座对应的功能（如“调酒台左侧：USB充电口，右侧：双孔插座”）。
五、未来趋势：AI辅助设计与自动化出图
随着人工智能技术的发展，部分软件已开始集成AI辅助功能：
- 智能布局建议：输入场地尺寸后，AI自动推荐符合人体工学的最佳酒吧台形状与尺寸。
- 自动标注优化：识别复杂线条后自动补全缺失尺寸，减少人为疏漏。
- 施工错误预警：基于历史案例数据库，提醒潜在冲突点（如水管与电线交叉）。
例如，Autodesk最新发布的AutoCAD AI Assistant已在试点项目中实现“输入文字需求 → 自动生成施工图初稿”的功能，极大缩短设计周期。
六、结语：让设计真正服务于施工
酒吧台施工图设计软件不是简单的绘图工具，而是连接创意与现实的桥梁。只有将设计思维融入软件逻辑，才能产出既美观又可执行的成果。无论是新手还是资深设计师，掌握一套科学的流程与合适的工具，都是迈向专业化的必经之路。
记住：一张好的施工图，能让工人一眼看懂，让老板放心投资，让顾客爱上体验。
