设计软件全屋施工图怎么做？从零开始掌握全流程制作技巧
在现代家居装修行业中，全屋施工图不仅是设计师与施工团队沟通的桥梁，更是确保工程质量、控制预算和提升效率的关键工具。随着数字化技术的发展，越来越多的设计师选择使用专业设计软件来绘制全屋施工图，这不仅提升了绘图精度，还极大缩短了设计周期。那么，究竟如何利用设计软件高效完成一套完整的全屋施工图呢？本文将为你详细拆解这一流程，涵盖前期准备、软件操作、细节深化到输出交付等各个环节。
一、明确项目需求与设计目标
在开始绘制全屋施工图之前，首先要明确项目的具体需求：户型结构、功能分区、客户偏好、预算范围以及是否涉及改造或翻新。这些信息决定了施工图的复杂程度和所需深度。
- 户型分析：了解原始建筑平面图，识别承重墙、梁柱位置、门窗洞口等关键结构要素。
- 功能布局：根据业主生活习惯规划厨房、卫生间、卧室等功能区，并考虑动线合理性。
- 风格定位：确定整体装修风格（如现代简约、北欧风、中式古典），以便在施工图中体现相应材质、尺寸及工艺要求。
- 法规合规：确保设计方案符合当地建筑规范、消防要求及环保标准。
二、选择合适的全屋施工图设计软件
市面上主流的设计软件有AutoCAD、SketchUp、Revit、3D Max、酷家乐、美间、博奥等。每款软件各有优势，需根据项目规模和个人习惯进行选择。
- AutoCAD：行业标准工具，适合精确绘制二维施工图，支持图层管理、标注系统和块引用，是大多数施工单位认可的格式。
- Revit：基于BIM理念，可实现三维建模与施工信息联动，适用于大型住宅或公建项目，后期可直接生成工程量清单。
- 酷家乐/美间：在线云平台，操作简单、渲染逼真，适合中小型家装项目快速出图，适合新手入门。
- SketchUp + LayOut：用于概念设计阶段可视化展示，配合LayOut制作高质量施工图纸文档。
三、构建基础平面图与结构信息
第一步是导入或绘制建筑原始平面图作为底图，再在此基础上进行功能分区调整和墙体修改。
- 墙体绘制：区分承重墙与非承重墙，标注厚度（通常为200mm、120mm）、材质（砖混/轻钢龙骨）。
- 门窗定位：准确标注门窗编号、开启方向、离地高度、洞口尺寸，便于后续施工放样。
- 地面标高：标明各区域地面完成面标高，特别是厨卫需设置排水坡度。
- 水电点位预埋：初步布置开关插座、给排水管井、弱电箱位置，避免后期返工。
四、深化细节——立面图、剖面图与节点详图
这是体现施工图专业性的核心部分，也是最容易被忽视但至关重要的环节。

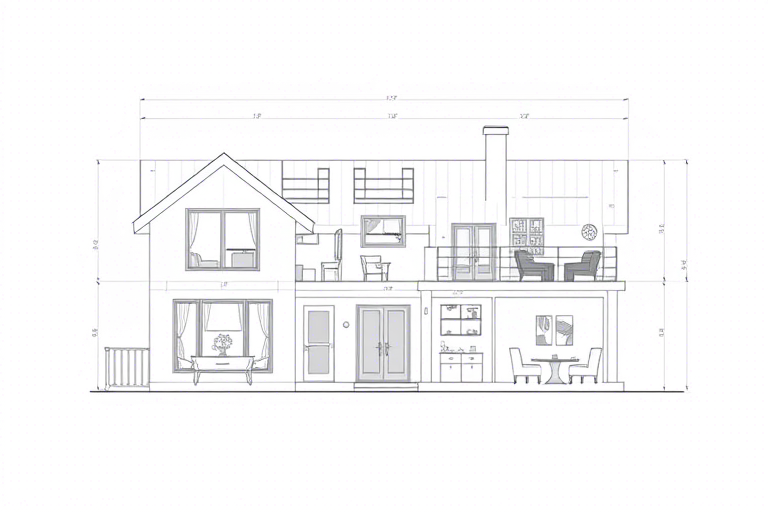

1. 立面图：体现空间美感与施工工艺
- 墙面造型：如石膏线、护墙板、背景墙、壁龛等，必须提供详细的材料说明和构造做法。
- 吊顶设计：标注灯槽、筒灯、射灯位置，明确吊顶标高、龙骨间距、防水处理方式。
- 柜体定制：衣柜、橱柜、书柜等需给出立面展开图，包括板材厚度、五金配件型号、门板开合方式。
2. 剖面图：揭示内部构造逻辑
- 楼板构造：展示楼板找平层、防水层、保温层、饰面层的层次关系。
- 墙体构造：常见有轻质隔墙、隔音墙、防火墙，需注明基层、中间层、面层的做法。
- 楼梯与阳台：若涉及楼梯，则需绘制剖面并标注踏步高度、栏杆高度、防滑措施。
3. 节点详图：解决现场施工难题
- 踢脚线收口、阴阳角处理、窗台板安装、水管穿墙封堵等细节都应单独放大绘制。
- 建议采用1:5或1:10比例绘制，辅以文字说明和材料表。
五、水电暖通专业协同设计
现代全屋施工图越来越强调多专业融合，尤其是水电布线、空调系统、暖气管道等需与其他工种协调。
- 强电系统：绘制插座、灯具、开关回路分布图，标注电线规格（如BV-2.5mm²）、穿管方式（PVC/金属管）。
- 弱电系统：网线、电视信号、监控、智能控制系统走向，注意避开强电线路干扰。
- 给排水系统：标明冷热水管走向、地漏位置、洗衣机龙头、马桶下水预留孔位。
- 暖通空调：如果涉及中央空调或地暖，需绘制盘管布置图、风口位置、温控器安装点。
六、图纸标准化与输出规范
一套合格的全屋施工图不仅要内容完整，还要格式统一、标注清晰，便于施工方理解和执行。
- 图层命名规范：按功能分类（如墙体、门窗、水电、家具），便于编辑和隐藏。
- 文字与符号统一：使用国家标准图例（如GB/T 50104），字体大小适中（标题7号字，注释5号字）。
- 比例一致：平面图常用1:50或1:100，节点详图可用1:5或1:10。
- 输出格式：PDF用于打印交付，DWG用于施工方进一步修改；建议同时保存源文件（如AutoCAD .dwg）。
七、常见问题与避坑指南
- 问题1：图纸不清晰导致误读 → 解决方案：增加图例说明、使用颜色区分不同系统、重要部位加粗描边。
- 问题2：遗漏关键节点 → 解决方案：建立检查清单（Checklist），逐项核对是否覆盖所有施工点。
- 问题3：与施工方沟通不畅 → 解决方案：附带施工说明文档，解释特殊工艺难点（如防水处理、嵌入式灯具安装）。
- 问题4：变更频繁影响进度 → 解决方案：使用版本管理工具（如Git或云端协作平台），记录每次修改历史。
八、案例分享：一个真实家装项目施工图制作流程
以某套89㎡两室一厅为例，整个过程分为四个阶段：
- 第一阶段（3天）：收集资料+初步平面布置，使用SketchUp快速模拟动线。
- 第二阶段（5天）：用AutoCAD细化平面图、立面图、剖面图，形成初稿。
- 第三阶段（2天）：邀请水电工参与审核，补充管线路径和设备点位。
- 第四阶段（1天）：整理成PDF版提交给施工队，并同步上传至云平台供多方查阅。
最终成果：共输出12张A3图纸，含平面布置图、天花图、立面图、水电图、节点详图等，施工期间未发生重大返工事件，工期节省约1周。
结语：从“画图”到“指导施工”的思维转变
设计软件全屋施工图不是简单的绘图作业，而是一个整合创意、技术和工程经验的综合产物。优秀的施工图不仅能减少施工误差，还能提升客户满意度，甚至成为设计师品牌价值的一部分。因此，建议每一位从业者从现在开始重视施工图的质量，熟练掌握主流设计软件的操作技巧，逐步建立起自己的标准化图纸体系。无论你是刚入行的新手还是已有多年经验的老手，持续优化你的施工图流程，都将是你职业成长路上最重要的一步。
