引言:钢筋施工图纸软件在现代建筑中的核心作用
随着我国城镇化进程的加快和建筑业技术的不断进步,房建工程项目对精细化管理的要求日益提高。钢筋作为混凝土结构中最关键的受力构件,其施工质量直接关系到建筑的安全性、耐久性和使用寿命。传统手工绘制钢筋施工图纸不仅效率低下,还容易因人为疏忽导致错漏,进而引发返工、成本超支甚至安全隐患。在此背景下,房建钢筋施工图纸软件应运而生,成为连接设计、施工与管理的关键工具。这类软件通过数字化建模、自动识图、钢筋优化下料等功能,实现了从设计到现场施工的全流程闭环管理,极大提升了工程效率与精准度。
房建钢筋施工图纸软件的核心功能解析
1. 自动化钢筋识别与建模

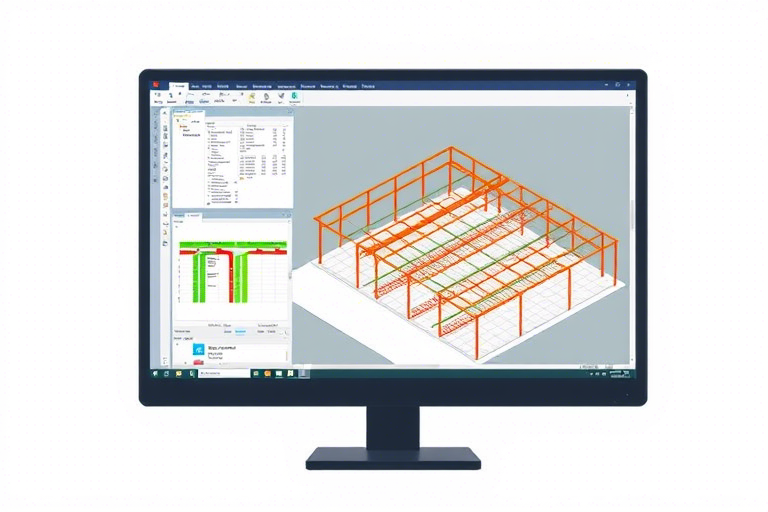

现代房建钢筋施工图纸软件通常具备强大的图像识别能力,能够自动读取CAD格式的结构图纸(如DWG文件),并基于预设规则快速提取梁、板、柱、剪力墙等构件信息,生成三维BIM模型。这一过程避免了人工逐项录入的繁琐,显著减少输入错误。例如,软件可识别不同编号的钢筋类型(如HRB400E)、直径、间距及锚固长度,并自动关联到对应构件中,形成结构清晰、逻辑严谨的钢筋骨架模型。
2. 钢筋优化排布与下料计算
软件内置智能算法,能根据规范要求(如《混凝土结构设计规范》GB50010)进行钢筋排布优化,合理分配钢筋位置与搭接区域,最大限度减少浪费。同时,系统可根据施工现场实际尺寸自动生成精确的钢筋下料单,包括每根钢筋的长度、数量、重量以及绑扎方式。这不仅有助于控制材料成本,还能有效指导工人按图施工,避免因理解偏差造成的返工现象。
3. 施工模拟与碰撞检测
借助BIM技术,软件可在虚拟环境中模拟钢筋绑扎过程,提前发现不同构件之间是否存在空间冲突(如梁筋与柱筋交叉部位)。通过碰撞检测功能,设计人员可以在施工前修正不合理布局,降低后期返工风险。此外,部分高级版本支持动画演示钢筋绑扎顺序,帮助施工团队直观理解复杂节点构造,提升作业效率。
4. 数据集成与协同管理平台
优秀的房建钢筋施工图纸软件往往提供云端协作平台,实现设计院、施工单位、监理单位之间的数据共享。项目各方可通过权限分级访问最新版图纸、变更记录、材料清单等信息,确保信息一致性。例如,当设计师修改某处钢筋配置时,施工方会实时收到通知,并同步更新自己的下料计划,从而打破传统“信息孤岛”,提高整体协同效率。
软件选型与实施要点:如何选择适合项目的工具
1. 明确项目需求与预算范围
不同规模的房建项目对软件的功能需求差异较大。小型住宅楼可能只需基础的钢筋识别与下料功能;而大型综合体或高层建筑则需要更复杂的BIM集成、多专业协同及移动端支持。因此,在采购前应明确项目特点(如是否涉及装配式结构、是否有绿色建筑认证要求等),并结合企业现有IT基础设施评估投入产出比。
2. 关注兼容性与扩展性
软件是否能无缝对接主流设计软件(如PKPM、广联达、Revit)至关重要。若无法导入已有CAD图纸或导出标准Excel报表,则难以融入现有工作流。同时,考虑未来升级潜力,比如能否接入物联网设备用于现场钢筋验收,或者与ERP系统打通实现物料追踪。
3. 培训与技术支持是成功落地的关键
再好的软件也需要熟练的操作者才能发挥最大价值。建议企业在引入初期安排专项培训,让技术人员掌握软件操作流程、常见问题处理方法及最佳实践案例。同时,选择有本地化服务团队的供应商,确保在使用过程中遇到难题时能获得及时响应。
典型案例分析:某房地产开发项目的应用成效
以某省会城市新建的商品住宅小区为例,该项目包含8栋高层住宅,总建筑面积约12万平方米。此前,钢筋图纸均由人工绘制,平均每人每天仅能完成约3层楼的钢筋翻样工作,且常因尺寸误差导致返工率高达15%。引入房建钢筋施工图纸软件后,项目部实现了以下改进:
- 效率提升:钢筋翻样时间由原来的3天缩短至6小时,整体工期压缩约10%。
- 成本节约:通过优化排布,钢筋损耗率从原计划的3%降至1.2%,节省钢材约90吨,折合人民币约60万元。
- 质量保障:所有钢筋下料单均经过系统校验,现场无一例因图纸错误引起的质量问题。
- 协同加强:设计变更信息通过云平台即时推送至各施工班组,避免了信息滞后导致的停工等待。
未来发展趋势:智能化与绿色建造深度融合
1. AI驱动的智能识图与纠错
随着人工智能技术的发展,下一代钢筋施工软件将更加注重“自我学习”能力。例如,通过深度学习训练模型,可自动识别不合规的图纸细节(如未标注保护层厚度、钢筋间距过密),并提出改进建议,进一步降低人为失误概率。
2. 与智慧工地系统的联动
未来,钢筋施工图纸软件将不再孤立存在,而是嵌入智慧工地综合管理平台。通过扫码绑定钢筋批次、实时上传绑扎进度、自动采集影像资料等方式,实现钢筋全过程数字化监管,助力打造“透明化施工”管理模式。
3. 支持绿色低碳目标
结合碳排放核算模块,软件可统计每栋楼钢筋用量及其对应的碳足迹,为申报LEED、绿建三星等环保认证提供数据支撑。同时,鼓励采用高性能钢筋替代传统型号,从源头推动行业可持续发展。
结语:拥抱数字化转型,夯实建筑安全基石
房建钢筋施工图纸软件不仅是工具层面的技术革新,更是建筑行业迈向高质量发展的必然路径。它改变了过去依赖经验判断的传统模式,转向以数据驱动、科学决策的新范式。对于从业者而言,掌握此类软件已成为提升职业竞争力的重要技能;对企业而言,则意味着更高的项目执行力与市场响应速度。面对日益激烈的市场竞争和愈发严格的工程质量要求,尽早部署并深入应用钢筋施工图纸软件,将是每一个建筑企业赢得未来的战略选择。
