绘制亭子施工图纸的软件如何选择与应用：从入门到精通
在园林景观设计、古建筑修复以及现代公共空间建设中，亭子作为一种兼具实用功能与美学价值的构筑物，其施工图纸的精确性至关重要。传统手工绘图方式效率低、易出错，而借助专业的绘图软件，不仅大幅提升制图效率，还能实现三维建模、材料统计和施工模拟等高级功能。那么，究竟该如何选择并高效使用绘制亭子施工图纸的软件？本文将系统介绍主流软件工具、操作流程、技术要点，并结合实际案例，帮助设计师、施工人员和项目管理者快速掌握这一核心技能。
一、为什么需要专业软件绘制亭子施工图纸？
亭子虽小，结构却复杂多样，常见的有单檐、重檐、六角、八角、圆形等多种形式，且常涉及木结构、钢结构、混凝土结构甚至复合材料。若仅靠手工绘图，存在以下明显弊端：
- 精度不足：手工标注尺寸易出现误差，尤其在复杂节点如斗拱、榫卯连接处，误差可能导致现场无法安装。
- 效率低下：修改一个参数需重新绘制多个视图（平面图、立面图、剖面图），耗时长、成本高。
- 协同困难：多人协作时文件版本混乱，难以统一标准。
- 缺乏可视化：二维图纸难以直观展示空间关系，不利于施工交底。
因此，采用专业绘图软件成为必然趋势。它不仅能生成符合国家规范的施工图，还能输出BIM模型，为后续预算、施工管理提供数据支持。
二、主流绘制亭子施工图纸的软件推荐与对比
1. AutoCAD（Autodesk）
AutoCAD 是最经典的二维绘图工具，广泛应用于建筑、园林行业。对于亭子施工图，其优势在于：
- 强大的二维绘图能力：可精准绘制平面、立面、剖面及详图。
- 丰富的图层管理：便于区分柱、梁、屋面、基础等构件。
- 插件生态丰富：如Civil 3D可用于地形处理，LISP脚本可自动化重复任务。
但缺点是：对三维建模支持较弱，不适合复杂曲面或异形亭子的设计。
2. SketchUp（Trimble）
SketchUp 以其直观的界面和快速建模著称，非常适合亭子这类几何规则、造型多样的构筑物。
- 操作简单：新手可在几小时内完成基础亭子建模。
- 材质库丰富：可快速赋予木材、瓦片、石材等真实质感。
- 插件强大：如Layout可自动生成施工图，Sayanim用于动画演示。
适合用于方案阶段和初步设计，但生成施工图需额外转换为DWG格式，细节标注不如AutoCAD精细。
3. Revit（Autodesk）
Revit 是BIM（建筑信息模型）领域的标杆软件，特别适用于需要深度集成的项目。
- 参数化建模：改变一个尺寸自动更新所有相关视图。
- 自动出图：根据模型直接生成平立剖及详图，符合国标要求。
- 协同工作：多人同时编辑同一项目，版本冲突少。
缺点是学习曲线陡峭，初学者需数周才能熟练掌握。但对于大型园林项目或古建修缮工程，Revit 的长期价值远超其他软件。
4. ArchiCAD（Graphisoft）
Archicad 是另一款优秀的BIM软件，尤其擅长建筑细部表达。
- 优秀的门窗洞口处理：亭子常用装饰窗，Archicad 能自动识别并生成标准图例。
- 轻量化性能好：相比Revit 更快加载大体量模型。
- 支持IFC标准：利于与其他平台数据交换。
适合中小型亭子项目，特别是注重艺术表现力的园林景观设计。
三、具体操作流程：以SketchUp + Layout为例

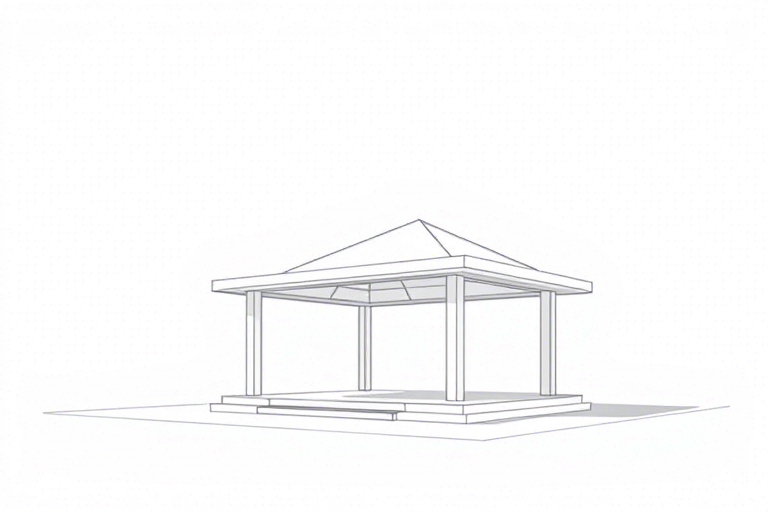

下面以一个典型的四角亭施工图制作为例，展示如何用SketchUp结合Layout完成全流程：
步骤1：建模亭子主体结构
- 导入参考图片或草图，建立基本轮廓。
- 使用推拉工具构建柱子、屋面（可用圆弧或折线创建屋顶）。
- 添加斗拱、飞檐等细节部件，利用组件功能提高效率。
步骤2：导出至Layout生成施工图
- 在SketchUp中设置好视角（正交/透视）。
- 打开Layout，导入模型并创建视图（如平面图、东南立面图）。
- 插入尺寸标注、文字说明、图例符号（如钢筋编号、材料表）。
- 按国家标准排版：图框、标题栏、比例说明、图例索引。
步骤3：优化与输出
- 检查所有尺寸是否闭合、无歧义。
- 导出PDF供打印或上传至云端共享。
- 必要时转成DWG格式供施工单位使用。
四、关键技巧与注意事项
1. 准确理解规范
亭子施工图必须遵循《房屋建筑制图统一标准》（GB/T 50001）、《园林绿化工程施工及验收规范》（CJJ/T 82）等相关法规。例如：
- 尺寸单位统一为毫米（mm）。
- 图样应包含总平面位置、各层平面、立面、剖面及节点详图。
- 钢筋混凝土结构需标注配筋图，木结构需标明榫卯尺寸。
2. 材料与构造细节不可忽视
亭子的构造节点直接影响安全性与耐久性。常见问题包括：
- 柱脚埋深不够导致沉降。
- 屋面坡度不足造成积水。
- 连接件未做防腐处理引发锈蚀。
建议在软件中单独创建“节点详图”页面，清晰标注每一步工艺要求。
3. 与施工方充分沟通
软件生成的图纸只是起点，真正的落地还需与施工团队反复确认。建议：
- 召开图纸会审会议，解释难点部位。
- 提供电子版+纸质版双备份。
- 预留变更通道：允许小范围调整而不影响整体进度。
五、典型案例分析：某古典园林亭子项目
某市公园拟新建一座仿宋风格八角亭，建筑面积约60㎡，高度约8米。项目组采用Revit进行全生命周期管理：
- 前期：用Revit搭建三维模型，确定结构合理性与视觉效果。
- 中期：自动生成施工图，包含柱网布置、屋架结构、防水层做法等。
- 后期：通过IFC格式导入施工管理系统，实现材料用量精确计算。
结果表明，相比传统方式，该项目节省了约20%的人工成本，图纸错误率下降90%，施工周期缩短两周。
六、未来发展趋势：AI与云协同加持下的新可能
随着人工智能和云计算的发展，绘制亭子施工图纸的软件正朝着智能化方向演进：
- AI辅助设计：输入关键词如“江南风格亭子”，AI可推荐经典布局与构件样式。
- 云端协同：多端同步编辑，随时随地查看最新版本。
- AR预览：手机扫描实景即可叠加虚拟亭子模型，提前发现空间冲突。
这些新技术将进一步提升设计效率与准确性，让亭子从纸上走向现实的过程更加顺畅。
