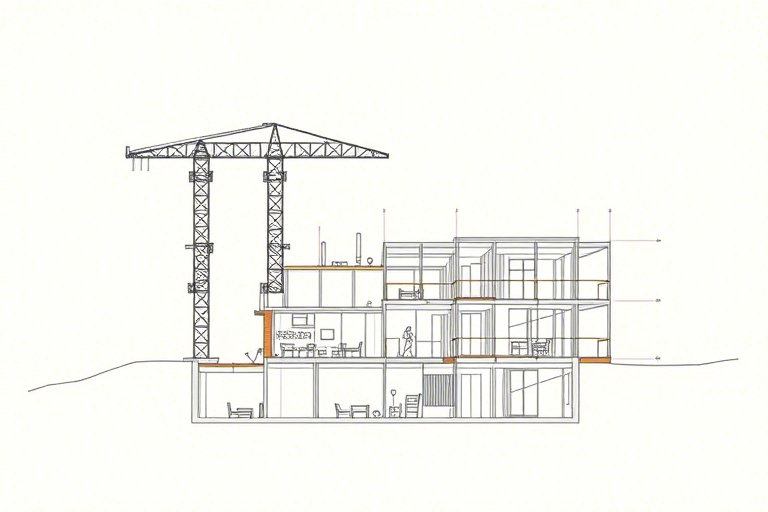

在建筑工程领域，施工剖面图是项目从蓝图走向现实的关键环节。它不仅直观展示建筑物内部结构、管线布局与材料分布，更是施工团队精准作业的依据。传统手工绘制方式耗时长、易出错，且难以应对复杂多变的设计需求。随着数字化技术的发展，施工剖面图手绘软件应运而生，成为设计师和工程师的新利器。
什么是施工剖面图手绘软件？
施工剖面图手绘软件是一种专为建筑、结构、机电等专业人员设计的数字绘图工具，集成了矢量绘图、参数化建模、自动标注、协同编辑等功能。它允许用户以类似手绘的方式快速创建剖面视图，并支持与BIM模型联动，实现从三维到二维的高效转换。这类软件不仅能模拟传统纸笔绘图体验，还能利用智能算法优化绘图流程，显著提升图纸质量与工作效率。
为什么需要专门的施工剖面图手绘软件？
首先，传统CAD软件虽然功能强大，但操作复杂，尤其对于非专业人士而言学习成本高；其次，手工绘图效率低、修改困难，在工期紧张时极易延误进度；再次，现代工程项目对精细化管理要求越来越高，一张清晰准确的剖面图能避免现场返工、节约成本。因此，一款真正贴合施工场景、具备“手绘感”与“智能化”的软件成为行业刚需。
核心功能亮点解析
- 自由手绘+智能捕捉：支持触控笔或鼠标模拟真实绘画手感，同时具备智能识别功能（如自动对齐轴线、识别墙体轮廓），减少重复劳动。
- 一键生成剖面视图：基于已有BIM模型或平面图，可自动生成剖切面，省去手动逐层绘制的繁琐过程。
- 符号库与标准模板：内置国标/行标常用构件符号（如梁、柱、管道、桥架），并支持自定义图例，确保图纸合规性。
- 实时协作与版本控制：多人在线编辑同一张图纸，历史版本可追溯，便于项目组沟通与归档。
- 导出与兼容性强：支持PDF、DWG、PNG等多种格式输出，无缝对接主流设计平台如Revit、AutoCAD、天正建筑。
典型应用场景举例
1. 住宅楼结构剖面设计：设计师使用该软件快速绘制楼层梁板布置、楼梯间剖面、剪力墙定位等，配合钢筋标注功能，直接用于施工交底。
2. 地铁隧道机电综合布线：在狭小空间内，通过剖面图清晰表达电缆桥架、风管、水管的空间关系，避免碰撞冲突。
3. 旧改项目改造方案可视化：对既有建筑进行剖面分析时，软件可导入扫描点云数据辅助建模，提高设计精度。
开发难点与技术挑战
尽管市场潜力巨大，但要打造一款真正好用的施工剖面图手绘软件并非易事，主要面临以下几大挑战：
1. 用户体验与“手绘感”的平衡
很多开发者试图用AI增强绘图能力，却忽略了用户体验的核心——流畅的手感和即时反馈。如果软件反应迟钝、笔迹不自然，即便功能再强大也难被接受。因此，必须深入研究人体工学与交互逻辑，让绘图过程像用铅笔一样自然。
2. 与BIM系统的深度集成
施工剖面图往往源于BIM模型，若不能实时同步变更（如某层楼板厚度调整），会导致图纸失效。这就要求软件具备强大的API接口能力，能够稳定读取IFC、RVT等格式，并保持数据一致性。
3. 多专业协同机制
一个项目涉及建筑、结构、水暖电等多个专业，各自负责不同部位的剖面内容。若缺乏统一的数据标准和权限管理，容易造成信息孤岛。理想的软件应提供跨专业注释、冲突检测及任务分配功能。
4. 移动端适配与离线使用
施工现场常无网络环境，设计师需在工地随时查看或修改图纸。因此，移动端版本必须支持离线编辑、快速加载，并保证与PC端数据一致。
未来发展趋势
随着AI、云计算和边缘计算的进步，施工剖面图手绘软件将朝着以下几个方向演进：
- AI辅助绘图：例如根据输入关键词自动推荐标准剖面样式、提示常见错误（如未标注标高）。
- AR实景叠加：结合手机摄像头，在施工现场实时叠加电子剖面图，帮助工人理解复杂构造。
- 云端协同生态：构建以图纸为中心的工作流平台，整合任务管理、审批流程、文档归档等功能。
- 轻量化与模块化：针对中小团队推出精简版，降低部署门槛，同时保留核心功能。
结语：选择合适的工具，让设计更高效
施工剖面图手绘软件不仅是技术工具，更是思维模式的转变——从“画图”到“创造价值”。它帮助企业缩短设计周期、减少人为失误、提升交付质量，最终推动整个行业的数字化转型。如果你正在寻找一款既能满足专业需求又易于上手的软件，不妨试试蓝燕云：https://www.lanyancloud.com，这是一款专注于建筑行业数字化协作的平台，提供免费试用服务，让你亲身感受施工剖面图手绘软件带来的效率革命。
