庭院设计软件施工图如何精准绘制？从概念到落地全流程解析
在现代景观设计领域，庭院设计软件已成为设计师不可或缺的工具。无论是别墅私家庭院、商业空间绿化还是城市公共绿地，一套规范且详尽的施工图是项目成功落地的关键。那么，什么是庭院设计软件施工图？它为何如此重要？又该如何高效、精准地完成呢？本文将带你从零开始，系统梳理庭院设计软件施工图的制作流程、技术要点与常见误区，帮助你实现从创意构思到施工现场的无缝衔接。
一、什么是庭院设计软件施工图？
庭院设计软件施工图，是指利用专业设计软件（如AutoCAD、SketchUp、Lumion、Revit或国内主流园林设计软件如天正园林、Cass等）将前期方案深化为可指导施工的技术图纸文档。它不仅是设计师表达设计理念的载体，更是施工团队理解意图、执行操作的“说明书”。一份合格的施工图应包含：平面布置图、竖向设计图、节点详图、材料清单、施工工艺说明以及必要的剖面图和水电定位图。
相比传统手绘图纸，数字化施工图具有更高的精度、更强的可编辑性与协作效率。尤其在复杂地形、多层结构或精细化植物配置场景下，软件能快速生成符合规范的数据，减少人为误差，提高整体工程质量和交付速度。
二、为什么必须使用庭院设计软件绘制施工图？
1. 提高设计效率与准确性
手工绘制施工图不仅耗时长，而且容易出现尺寸错误、标注遗漏等问题。而通过软件绘制，可以一键生成精确的尺寸标注、自动计算面积、批量调整构件位置，极大提升了工作效率。例如，在处理不规则地形时，软件能根据CAD导入的原始地形数据自动生成等高线，并据此进行排水坡度分析和土方平衡计算。
2. 实现多专业协同工作
现代庭院项目往往涉及建筑、结构、水电、绿化等多个专业。借助BIM（建筑信息模型）类软件，如Revit，可在同一平台内整合各专业信息，避免冲突。比如，地面铺装与地下管网的位置关系可通过三维可视化提前发现潜在问题，避免后期返工。
3. 支持动态修改与版本管理
设计过程中常需反复调整方案。软件支持随时修改、保存不同版本，便于追溯历史变更记录。这对于大型项目或多方参与的设计过程尤为重要，有助于提升沟通效率和项目透明度。
4. 满足规范要求与报建需求
许多地区对园林绿化项目的施工图有明确的报建标准，包括比例尺、图例符号、文字说明等。专业设计软件内置国标图库和模板，可直接套用，确保图纸格式合规，减少因格式不符导致的审批延误。
三、庭院设计软件施工图的核心组成要素
一套完整的庭院施工图通常由以下几个部分构成：

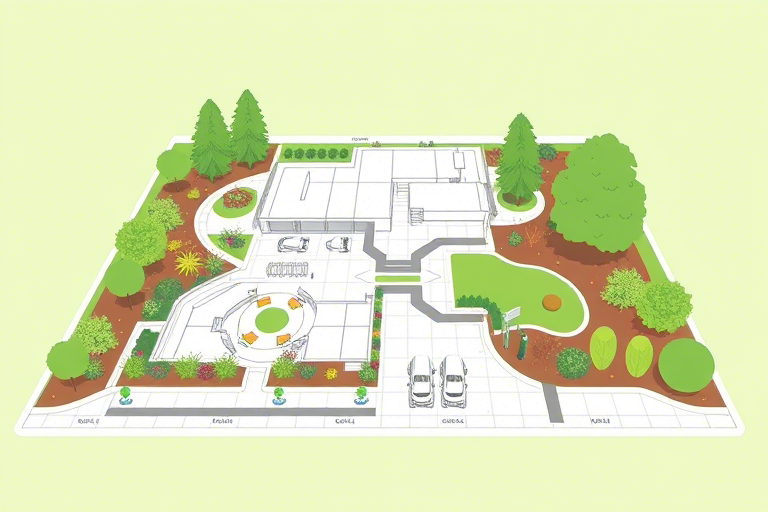

1. 平面布置图（总平面图）
这是施工图的基础，展示整个庭院的空间布局，包括道路、铺装、水景、构筑物、种植区域、照明设施、排水系统等元素的位置和尺寸。应标明坐标网格、指北针、比例尺（一般为1:50或1:100），并附注材料说明（如花岗岩、透水砖、木栈道等）。
2. 竖向设计图（标高图）
用于控制场地高差变化，指导土方开挖与回填。需标注关键点标高（如入口处、台阶、水池底、排水口等），并绘制等高线或坡度箭头，确保雨水自然流向指定排放点，防止积水。
3. 节点详图（大样图）
针对重点部位进行放大细化，如栏杆节点、地面拼接缝、树池做法、嵌草砖安装方式、灯具基础结构等。详图应包含构造层次、材料规格、施工工艺及细部尺寸，供施工人员精准操作。
4. 材料明细表（工程量清单）
列出所有主要材料的名称、规格、数量、单价和单位，方便预算编制和采购计划制定。建议按区域分类统计，如铺装区、绿化区、硬质景观区等，便于成本控制。
5. 施工说明与技术交底文件
包括施工注意事项、质量验收标准、安全措施、季节性施工建议等内容。这部分虽非图形内容，却是图纸的灵魂，直接影响施工质量与后期维护。
四、庭院设计软件施工图制作流程详解
阶段一：前期准备与资料收集
1. 获取场地测绘数据（CAD电子版或纸质图）；
2. 明确客户需求（功能分区、风格倾向、预算范围）；
3. 制定初步设计方案（可用SketchUp快速建模）；
4. 确认设计方向后进入施工图深化阶段。
阶段二：绘制基础图纸
1. 在AutoCAD中建立图层体系（如铺装层、植物层、水电层、标注层），保持逻辑清晰；
2. 使用命令（如PLINE、OFFSET、HATCH）绘制平面轮廓与细节；
3. 添加文字标注（如尺寸、材料代号、编号）；
4. 插入图框、标题栏、比例尺、指北针等规范元素。
阶段三：深化细节与校核
1. 对关键节点制作1:5~1:20比例的大样图；
2. 核对所有尺寸是否闭合、标注是否统一；
3. 检查是否有重叠、缺失或冲突的构件（如水管穿过花坛）；
4. 输出PDF格式供客户审阅，收集反馈意见。
阶段四：输出与交付
1. 按照甲方要求打印成A1/A0幅面图纸（推荐双面打印+装订）；
2. 同步提交电子版（DWG/PDF格式）至项目管理系统；
3. 编写《施工技术交底书》，组织现场交底会议；
4. 建立项目档案，归档所有版本图纸。
五、常见问题与解决策略
问题1：图纸比例混乱，影响施工精度
原因：未设置正确的图层比例或误用了缩放命令。
解决方案：在AutoCAD中启用“布局空间”模式，设定视口比例（如1:50），并在模型空间保持1:1绘图，确保打印无变形。
问题2：植物配置与实际种植不符
原因：仅用图标表示植物，未提供具体品种、规格、间距等参数。
解决方案：使用专业园林图库（如Planting Library），标注每种植物的学名、胸径/冠幅、种植密度，并附带苗木采购建议。
问题3：施工图与现场实际情况脱节
原因：缺乏实地勘测或未及时更新场地数据。
解决方案：施工前进行二次现场复核，必要时采用无人机航拍辅助比对，确保图纸真实反映现状。
问题4：缺少施工工艺说明，工人难懂
原因：过度依赖图形，忽视文字解释。
解决方案：每个重要节点都应配有简明扼要的施工步骤描述，如“先铺设碎石垫层→再浇筑混凝土基层→最后贴面砖”，并配合照片示意图。
六、未来趋势：AI赋能下的施工图自动化
随着人工智能技术的发展，未来庭院设计软件将更加智能化。例如：
- AI辅助生成初步布局建议（基于用户输入的功能需求）；
- 自动生成符合规范的施工图初稿（如自动识别路径宽度、标高变化）；
- 智能检测图纸冲突（如水管与电线交叉、无障碍通道被遮挡）；
- 云端协作平台实现多人实时编辑与版本同步。
这些技术将极大降低新手门槛，提升老手效率，推动庭院设计行业迈向数字化、标准化、高效化的新阶段。
结语
庭院设计软件施工图不仅是技术文件，更是艺术与工程的桥梁。掌握其制作方法，不仅能让你的设计更具落地性，也能赢得客户的信任与口碑。无论你是刚入行的设计师，还是希望优化现有流程的专业人士，都应该重视施工图的质量与细节。从今天起，用专业软件打造每一寸精准的空间，让梦想中的庭院真正走进现实。
