在现代桥梁工程中，拱桥因其结构稳定、美观大方和良好的受力性能，被广泛应用于城市景观桥、跨河通道以及山区公路桥梁建设中。随着BIM（建筑信息模型）技术的普及和数字化设计工具的发展，传统手工绘制拱桥施工图的方式已逐渐被更加高效、精确的画拱桥施工图软件所取代。那么，究竟该如何利用这类专业软件来实现拱桥从概念设计到施工图纸输出的全流程自动化？本文将深入解析画拱桥施工图软件的核心功能、操作流程、常见问题及行业最佳实践，帮助工程师快速掌握这一关键技术。
为什么需要专业的画拱桥施工图软件？
拱桥的设计涉及复杂的几何计算、荷载分析、材料选型和节点构造细节。若仅依赖AutoCAD等通用绘图软件，不仅效率低下，还容易因人为疏忽导致错误，影响施工进度甚至带来安全隐患。而专门针对拱桥设计开发的画拱桥施工图软件，集成了参数化建模、自动出图、结构验算、规范校核等功能，极大提升了设计质量与效率。

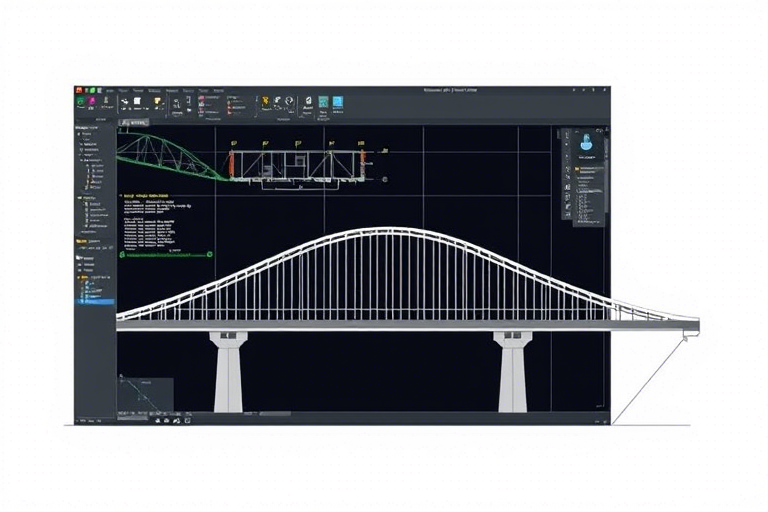

例如，在拱肋曲线生成方面，传统方法需手动计算每一段圆弧或悬链线坐标点，费时且易错；而专业软件可通过输入跨度、矢高、拱轴线类型（如圆弧、抛物线、悬链线）自动生成精确的三维模型，并同步生成立面、平面、剖面及构件详图，避免了重复劳动。
主流画拱桥施工图软件的功能亮点
1. 参数化建模能力
这是衡量一款优秀拱桥设计软件的核心指标。用户只需设定关键参数——如主跨长度、拱圈厚度、矢跨比、支座形式、材料强度等级等，系统即可自动构建完整的拱桥三维模型。部分高端软件支持动态调整参数后实时更新所有视图，确保设计一致性。
2. 自动化施工图生成
软件可根据设定的规范（如《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362-2018），自动生成符合国标要求的施工图纸，包括：拱肋配筋图、横隔板布置图、基础承台详图、吊杆布置图、桥面铺装断面图等。同时支持一键导出PDF或DWG格式，方便分发给施工单位。
3. 结构力学模拟与验算集成
许多先进的画拱桥施工图软件内置有限元分析模块，可对拱桥进行静力分析、稳定性验算、裂缝宽度控制、挠度变形预测等。设计人员无需切换至其他软件即可完成结构安全性验证，大大缩短设计周期。
4. BIM协同与数据互通
现代桥梁项目多采用BIM管理模式，因此优秀的画拱桥软件应具备与Revit、Tekla Structures、Civil 3D等平台的数据交互能力。通过IFC标准导入导出，可实现与其他专业（如道路、管线、建筑）的协同设计，减少碰撞检查失误。
典型工作流程详解
以下是一个基于典型画拱桥施工图软件的标准设计流程：
- 项目初始化：新建工程文件，设置项目名称、单位制（公制/英制）、环境参数（温度、风荷载等级）等。
- 基础几何建模：输入主跨尺寸、拱轴线类型（建议使用悬链线以更贴近实际受力）、拱圈截面形式（箱形、板肋式、桁架式）。
- 构件定义与布置：添加拱肋、横隔板、吊杆、系杆、桥面板等构件，并设置材质属性（混凝土等级、钢筋型号）。
- 荷载工况设置：定义恒载、活载、风载、地震作用、温度效应等组合方式，进行内力分析。
- 配筋设计与优化：软件根据规范自动计算纵向钢筋、箍筋、抗剪钢筋用量，提供多种配筋方案供选择。
- 施工图输出：生成全套施工图纸，包含总说明、材料表、钢筋明细表、大样图、节点详图等。
- 成果审核与发布：由项目负责人进行版本控制与审批，最终导出为PDF或上传至云端协作平台。
常见挑战与解决方案
挑战一：拱轴线形状复杂，难以精确表达
解决办法：使用软件内置的“多段线拟合”或“样条曲线插值”功能，结合实测数据或理论公式（如均布荷载下最优拱轴线为悬链线），提高建模精度。
挑战二：节点构造复杂，手工绘图易出错
解决办法：启用软件自带的“节点模板库”，可直接调用标准节点详图（如拱脚锚固节点、吊杆连接节点），并支持个性化修改，确保图纸标准化。
挑战三：多人协作时版本混乱
解决办法：部署云服务器版软件（如蓝燕云提供的解决方案），实现多人在线协同编辑、权限分级管理、历史版本追溯，提升团队协作效率。
未来发展趋势：AI辅助设计与智能审查
随着人工智能技术的进步，下一代画拱桥施工图软件将融入更多智能化元素：
- AI推荐配筋方案：基于历史案例数据库，自动推荐最经济合理的钢筋配置。
- 自动合规性检查：嵌入国家规范条款，实时提示违反条文内容，降低审图风险。
- 语音指令交互：通过自然语言输入命令（如“生成拱肋配筋图”），提升人机交互体验。
这些创新将进一步推动桥梁设计向数字化、自动化、智能化迈进。
结语：掌握画拱桥施工图软件，是新时代桥梁工程师的必备技能
无论你是初入行业的年轻设计师，还是经验丰富的资深工程师，熟练掌握画拱桥施工图软件都将显著提升你的工作效率与设计水平。它不仅是工具，更是你通往更高层次桥梁设计能力的阶梯。现在正是学习和应用的最佳时机，抓住数字化浪潮带来的机遇，让每一座拱桥都成为科技与艺术的完美融合。
