施工轴线图什么软件画？这些专业工具助你高效完成工程图纸绘制
在建筑行业中，施工轴线图是工程项目设计与施工过程中的关键环节。它不仅是结构定位的依据，更是确保建筑精度、协调各专业施工的重要工具。然而，面对复杂的建筑形态和日益严格的施工标准，如何选择合适的软件来绘制施工轴线图，成为许多工程师和设计师面临的现实问题。本文将深入探讨施工轴线图的核心作用、常用软件工具及其操作流程，并结合实际案例分享高效制图技巧，帮助读者从零开始掌握施工轴线图的规范绘制方法。

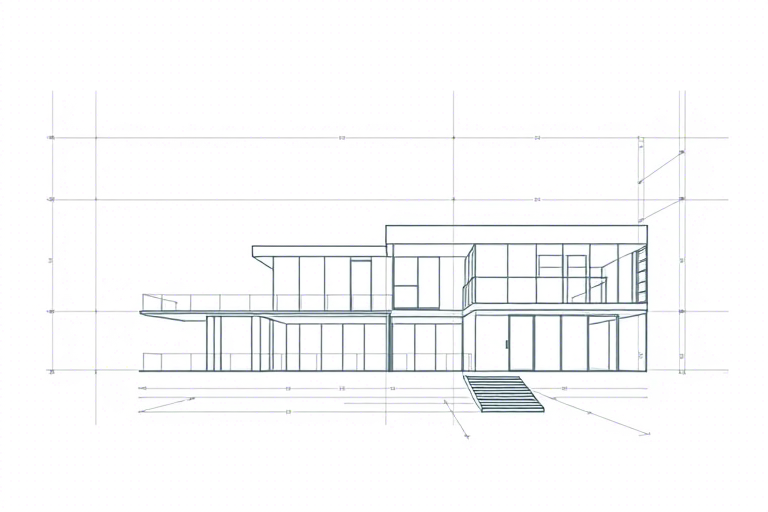

什么是施工轴线图？为什么它如此重要？
施工轴线图是指在建筑工程图纸中，用于标注建筑物主要承重结构（如墙体、柱、梁等）位置关系的基准线图。它是整个项目施工放样的基础，直接影响到构件定位、模板安装、钢筋绑扎等多个施工环节的准确性。如果轴线偏差过大，可能导致结构受力异常、设备无法安装甚至安全事故。
例如，在高层住宅楼的施工中，若楼层间的柱轴线偏移超过允许误差（通常为±5mm），可能造成电梯井道错位或外墙幕墙无法对接。因此，施工轴线图不仅是技术文件，更是质量控制的“第一道防线”。
施工轴线图什么软件画？主流绘图工具全解析
1. AutoCAD：行业标准，功能强大
AutoCAD 是目前最广泛使用的二维绘图软件之一，尤其适合绘制施工轴线图。其优势在于：
- 精确绘图能力：支持坐标输入、捕捉点、极轴追踪等功能，可实现毫米级精度控制。
- 图层管理清晰：可按轴线类型（主轴、次轴、辅助轴）分层设置，便于管理和修改。
- 兼容性强：输出DXF、DWG格式，方便与其他BIM软件或施工单位共享。
使用步骤：
- 新建图纸并设置单位为毫米（mm）。
- 创建轴线图层（如AXIS_MAIN、AXIS_SUB），设定颜色和线型（建议实线表示主轴，虚线表示次轴）。
- 利用直线命令（LINE）或多段线（PLINE）绘制轴线，配合“对象捕捉”功能确保对齐。
- 标注轴线编号（A、B、C…；1、2、3…），使用多行文字（MTEXT）添加注释。
- 导出为PDF或打印前检查是否符合《建筑工程制图标准》GB/T 50104。
2. Revit：BIM时代首选，三维联动更直观
Revit作为Autodesk推出的BIM平台，不仅支持施工轴线图的绘制，还能自动关联模型数据，极大提升效率。其特点包括：
- 智能轴网系统：可通过“轴网”工具一键生成标准轴线网格，支持自定义间距和编号规则。
- 动态更新机制：当调整轴线位置时，相关构件（墙、梁、板）会自动重新定位，避免手动修改错误。
- 协同工作能力强：多个专业团队可在同一项目中实时查看轴线信息，减少碰撞冲突。
操作要点：
- 在项目中插入轴网（Architecture → Model Groups → Axis Grid）。
- 设置轴线名称、方向和起始编号（如“A-1”至“D-10”）。
- 通过“视图”面板切换至平面视图，确认轴线显示无误。
- 导出为PDF或IFC格式供施工方使用。
3. 鸿业CAD / 浩辰CAD：国产替代方案，性价比高
对于预算有限但需满足基本需求的中小型设计院或施工企业，鸿业CAD和浩辰CAD提供了良好的国产替代选项：
- 本地化优化：内置中国规范条文（如《建筑制图统一标准》GB/T 50001）。
- 快捷键丰富：针对常见操作（如轴线标注、图层切换）提供高效快捷键。
- 价格亲民：相比AutoCAD，年费更低，适合团队批量采购。
推荐应用场景：
- 民用住宅、厂房等常规建筑项目。
- 施工现场临时图纸快速编辑。
施工轴线图怎么画？完整操作流程详解
第一步：准备工作——明确设计意图
开工前必须收集以下资料：
- 总平面图、建筑平面图、结构布置图。
- 甲方提供的原始坐标点及控制桩位置。
- 当地地质勘察报告中的沉降观测点信息。
特别注意：轴线编号应遵循从左到右、从上到下的顺序（横向字母A-Z，纵向数字1-99），避免重复或跳号。
第二步：绘制轴线——从整体到局部
以AutoCAD为例：
1. 设置单位：UNITS → 单位类型选“毫米”，精度设为“0.000”。 2. 创建图层：LAYER → 新建AXIS_MAIN（红色实线）、AXIS_SUB（蓝色虚线）。 3. 绘制主轴线：LINE命令 → 输入起点坐标（如X=0,Y=0），终点坐标（X=10000,Y=0）。 4. 使用OFFSET复制次轴线：OFFSET → 距离设为3000mm，依次生成其他轴线。 5. 标注编号：MTEXT → 输入“A1”、“B1”等，放置于轴线端部外侧。
第三步：校核与审核——确保零误差
完成初稿后，需进行三轮校验：
- 几何校核：测量相邻轴线间距是否一致，是否存在闭合差。
- 逻辑校核：检查轴线编号是否连续，有无遗漏或重复。
- 规范校核：对照《建筑制图标准》GB/T 50104第6章关于轴线标注的要求。
建议使用“查询距离”命令（DIST）或“列表”命令（LIST）快速验证尺寸准确性。
实战案例分享：某商业综合体轴线图绘制经验
项目背景：某城市中心写字楼项目，地上28层，地下3层，采用框架剪力墙结构。
挑战：
- 地下室区域存在多个变形缝，轴线需分段处理。
- 幕墙龙骨与主体结构轴线存在偏心，需预留安装空间。
解决方案：
- 使用Revit建立三层独立轴网（地上、地下、裙房），每层轴线单独命名。
- 在幕墙深化阶段，通过“偏移轴线”功能创建幕墙专用参考轴线（比结构轴线外移200mm）。
- 导出轴线图至施工班组，配合激光测距仪现场复核。
结果：施工期间未发生因轴线偏差导致的质量事故，工期节省约1周。
常见误区与避坑指南
误区一：忽视轴线编号唯一性
错误做法：不同楼层使用相同编号（如都用“A1”）。
正确做法：增加楼层标识（如“A1-1”、“A1-2”）。
误区二：未考虑施工误差预留
错误做法：直接按理论尺寸绘制，不考虑混凝土收缩或测量误差。
正确做法：在关键节点处加设“允许偏差范围”注释（如±5mm）。
误区三：忽略软件版本兼容问题
错误做法：用最新版Revit绘制后，发给老员工用旧版打开报错。
正确做法：导出为DWG格式或指定兼容版本（如Revit 2023兼容模式）。
未来趋势：AI辅助轴线识别与自动化生成
随着人工智能技术的发展，部分新兴软件已具备轴线自动识别功能。例如：
- 基于图像识别的手机APP（如“轴线助手”）可扫描纸质图纸自动生成CAD文件。
- 云端平台（如BIM 360）支持上传照片后AI提取轴线并生成标准图样。
虽然目前仍处于初级阶段，但未来有望大幅降低人工劳动强度，提高轴线图制作效率。
结语
施工轴线图什么软件画？答案不是单一的，而是取决于项目规模、预算和技术要求。无论是AutoCAD的经典稳健，Revit的智能化协同，还是国产软件的性价比优势，都能胜任这项任务。关键是掌握正确的绘制流程、严格执行规范、规避常见错误。希望本文能为你提供实用的指导，让你在建筑领域走得更稳、更快。
