管道施工图纸绘制软件如何提升工程效率与精度
在现代工程建设中，尤其是建筑、化工、石油天然气、市政给排水等领域，管道系统的设计与施工占据了核心地位。传统的手工绘图方式不仅效率低下，还容易因人为误差导致设计失误、施工返工甚至安全隐患。随着计算机辅助设计（CAD）技术的成熟和BIM（建筑信息模型）理念的普及，专业的管道施工图纸绘制软件已成为提升项目质量与效率的关键工具。本文将深入探讨这类软件的核心功能、应用场景、实施策略及其对行业带来的变革。
一、为什么需要专业的管道施工图纸绘制软件？
传统管道设计依赖二维CAD软件或手工制图，存在诸多痛点：
- 效率低： 复杂管路布局需反复修改，耗时长且易出错。
- 协同难： 各专业之间信息割裂，机电、结构、暖通等专业难以高效对接。
- 可视化差： 二维图纸难以直观展示空间关系，施工人员理解困难。
- 数据孤岛： 设计成果无法直接用于施工模拟、材料统计或成本控制。
而专业的管道施工图纸绘制软件通过集成三维建模、参数化设计、碰撞检测、自动出图等功能，解决了上述问题。它不仅能显著缩短设计周期，还能提高图纸准确性，为后续施工、运维提供可靠依据。
二、核心功能详解：从建模到交付
1. 参数化建模与智能布管
优秀的管道软件支持基于规则的参数化建模，用户只需定义管径、材质、坡度、标高等参数，软件即可自动生成符合规范的管道路径。例如，在化工厂项目中，软件可自动识别不同介质的管道分类（如蒸汽、冷却水、酸碱液），并按安全间距要求进行布置，减少人工干预。

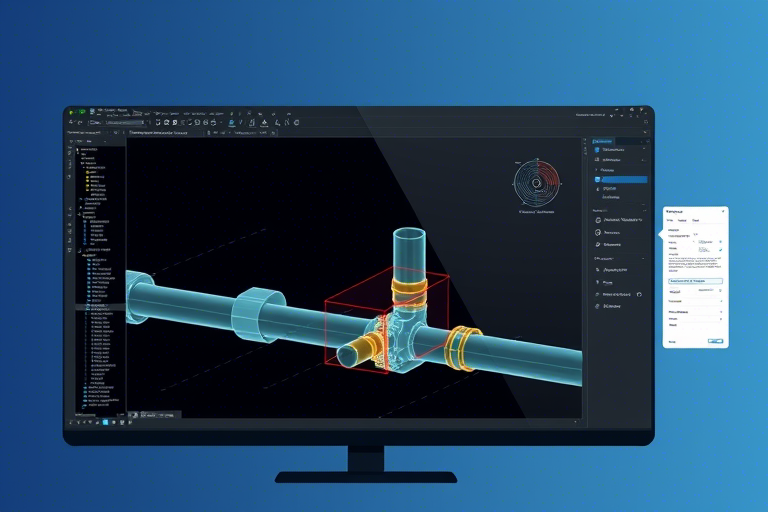

2. 碰撞检测与冲突管理
这是BIM时代最突出的优势之一。软件可在设计阶段即进行多专业模型整合（如结构梁、桥架、通风管道等），实时检测是否存在空间冲突。一旦发现碰撞，系统会高亮提示，并提供多种解决方案建议，避免后期现场返工。
3. 自动化出图与标准化输出
软件能根据设定模板，一键生成符合国家标准的平面图、剖面图、详图、材料清单等，极大减少重复劳动。同时支持PDF、DWG、IFC等多种格式导出，便于各方审阅与存档。
4. 材料统计与工程量计算
精确的材料清单是成本控制的基础。管道软件能自动统计每段管道长度、弯头数量、法兰规格等，直接对接ERP或造价系统，实现“设计即预算”，提升项目经济性。
5. 施工模拟与进度可视化
部分高级版本支持与项目管理软件（如Primavera、MS Project）集成，将管道安装过程数字化，提前规划吊装顺序、作业面划分，从而优化施工组织设计。
三、典型应用场景分析
1. 化工装置项目：复杂工艺管道设计
某大型石化项目中，采用专业管道软件进行全流程设计，涵盖数百公里工艺管线。通过参数化建模和碰撞检测，成功规避了超过80处潜在冲突点，节省工期约3周，节约返工成本超百万元。
2. 市政给排水工程：地下管网综合布线
城市道路改造项目中，利用软件整合电力、通信、雨水、污水等多类管道，实现地下空间科学布局，避免交叉干扰，满足城市更新对“看不见的基础设施”精细化管理的要求。
3. 智慧楼宇暖通空调系统：节能与智能化结合
在绿色建筑项目中，管道软件不仅完成风管、水管设计，还可接入能耗监测模块，预测运行能耗，辅助设计师优化设备选型与管路配置，助力碳中和目标达成。
四、实施挑战与应对策略
尽管优势明显，但企业在引入管道施工图纸绘制软件时仍面临以下挑战：
1. 技术门槛高，培训成本大
操作者需掌握三维建模、BIM逻辑及行业标准。建议企业制定阶梯式培训计划，先由骨干人员集中学习，再开展全员轮训，并建立内部知识库。
2. 数据格式兼容性问题
不同厂商软件间存在数据壁垒。应优先选择支持IFC开放标准的平台，或使用中间转换工具（如Revit转Navisworks）确保跨平台协作顺畅。
3. 组织流程不匹配
传统“串行工作流”难以适应软件驱动的“并行协同”。需重构设计流程，推行“设计-审核-施工”一体化管理模式，明确责任分工，强化团队协作机制。
4. 成本投入较大
初期采购、硬件升级、人员培训费用较高。可通过分阶段部署、试点先行的方式降低风险，逐步扩大应用范围，最终实现投资回报最大化。
五、未来发展趋势：AI赋能与云平台融合
随着人工智能和云计算的发展，管道软件正迈向智能化、云端化：
- AI辅助设计： 机器学习算法可推荐最优管路走向、自动识别设计错误，甚至生成初步方案供工程师参考。
- 云协作平台： 多人异地同步编辑、版本控制、权限管理成为标配，提升远程办公能力。
- 移动端应用： 现场扫码调阅图纸、拍照上传问题、即时反馈，打通“设计—施工”最后一公里。
- 数字孪生集成： 将管道模型接入IoT传感器网络，实现实时监控与预测性维护，推动运维阶段数字化转型。
六、结语：拥抱数字化，重塑管道设计价值链
对于任何从事管道设计与施工的企业而言，掌握管道施工图纸绘制软件不仅是技术升级的必然选择，更是赢得市场竞争的关键能力。它不仅提升了设计精度与效率，更重塑了从概念到竣工的整个价值链条。未来，随着BIM+AI+云的深度融合，这类软件将成为智慧工程不可或缺的基础设施。企业应当积极布局，构建数字化能力底座，才能在高质量发展的浪潮中立于不败之地。
