结构施工图识图软件如何助力工程效率提升与精准设计
在现代建筑工程领域，结构施工图是连接建筑设计与实际施工的关键桥梁。它不仅承载着建筑的力学逻辑、材料规格和构造细节，更是施工团队进行现场作业的重要依据。然而，传统纸质图纸识读方式存在效率低、易出错、信息滞后等问题，难以满足当前项目精细化管理和数字化转型的需求。因此，结构施工图识图软件应运而生，成为提升工程效率、保障施工质量的核心工具。
一、什么是结构施工图识图软件？

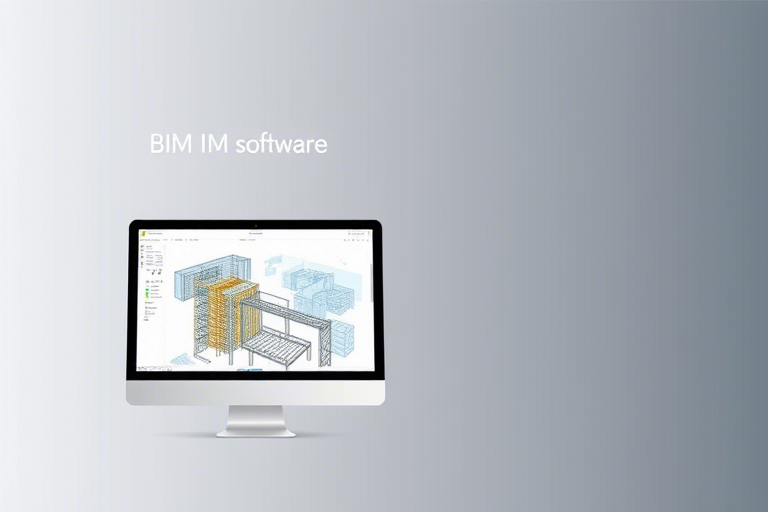

结构施工图识图软件是一种基于BIM（建筑信息模型）技术或CAD平台开发的专业工具，旨在将传统的二维结构图纸转化为可交互、可分析、可计算的三维数字模型。这类软件能够自动识别结构构件（如梁、板、柱、基础等）的几何信息、配筋要求、节点构造以及荷载传递路径，并通过可视化手段呈现给工程师、设计师和施工人员。
其核心功能包括：图纸扫描识别、构件属性提取、碰撞检测、工程量统计、施工模拟、多专业协同审查等。例如，常见的软件如广联达、鲁班、Revit Structure、Tekla Structures等，均具备不同程度的智能识图能力，极大提升了结构设计成果的利用率和转化效率。
二、为什么需要结构施工图识图软件？
1. 提升识图效率，减少人为误差
传统识图依赖人工逐页核对，容易因疲劳导致漏看、误读、理解偏差等问题。据某大型央企项目统计，在复杂高层建筑中，平均每人每天需花费约4小时进行结构图纸阅读与标注，且错误率高达8%~12%。而使用识图软件后，系统可在几分钟内完成整套图纸的信息提取，准确率超过95%，显著降低返工风险。
2. 支持数字化交付与BIM正向设计
随着住建部推广BIM技术应用，结构施工图不再只是静态图纸，而是作为BIM模型的数据源。识图软件可将PDF或DWG格式的图纸转换为包含完整属性信息的IFC或RVT模型文件，实现从“纸面表达”到“数据驱动”的转变。这不仅便于后期运维管理，也为装配式建筑、智慧工地等新型建造模式提供了底层支撑。
3. 强化施工前预判能力
识图软件能结合施工方案进行虚拟验证。例如，通过导入钢筋布置图，软件可自动校验是否满足规范间距、锚固长度、搭接区域等要求；还可模拟吊装顺序、模板支设位置，提前发现潜在冲突点（如梁柱节点钢筋打架），避免现场返工造成工期延误和成本增加。
4. 推动多方协同与透明沟通
结构施工图涉及设计院、施工单位、监理单位、业主等多个角色。识图软件支持在线标注、批注、版本控制等功能，使各方在同一平台上实时交流问题，形成闭环反馈机制。相比邮件或会议沟通，效率提升明显，且所有变更记录可追溯，有助于责任划分和审计留痕。
三、结构施工图识图软件的核心技术构成
1. 图像识别与OCR技术
这是识图软件的基础能力。通过深度学习算法训练，软件可以准确识别图纸中的文字、符号、尺寸标注、钢筋编号等元素。例如，针对不同制图标准（国标GB/T、行业标准、地方规范）进行定制化模型训练，确保在各种图纸背景下都能稳定输出结果。
2. 构件语义解析与属性映射
仅仅识别图形还不够，必须赋予其结构意义。比如，一条线代表什么构件？是梁还是墙？是否有特殊构造要求？这就需要借助规则引擎和知识图谱技术，将图像特征与结构术语建立对应关系，最终生成带属性的构件对象（如“KL-1(3) 300×600 HRB400 Φ10@100/200”）。
3. BIM模型重建与参数化建模
这是高阶功能。软件将二维图纸中的信息转化为三维空间坐标系下的实体模型，并关联材料、截面、配筋等参数。部分高端软件还支持自动生成符合规范的施工图节点详图，甚至一键导出钢筋翻样表，极大减轻一线技术人员负担。
4. 数据接口与集成能力
优秀的识图软件通常提供开放API，可对接ERP、项目管理系统、造价软件、进度计划工具等，实现数据互通。例如，将识图后的工程量直接导入广联达计价软件，避免重复录入；或将模型导入ProjectWise进行进度模拟，提高资源配置合理性。
四、典型应用场景与案例分析
场景一：超高层住宅项目结构图纸快速审查
某地产公司在广州开发一个30层住宅楼，总建筑面积约12万平方米。原计划由结构工程师手动检查图纸共1500张，预计耗时两个月。引入识图软件后，仅用两周即完成全图识别与初步合规性筛查，发现7处关键节点构造不合理，提前整改避免了后期重大隐患。
场景二：装配式混凝土结构深化设计优化
在杭州某地铁站附属结构项目中，采用预制构件拼装工艺。通过识图软件提取原设计图纸中的构件编号、尺寸、配筋信息，自动生成BIM模型并导入工厂加工系统，实现了“设计→生产→运输→安装”的无缝衔接，缩短工期约20%，节约钢筋损耗约5%。
场景三：施工现场钢筋翻样自动化
南京某市政桥梁项目中，传统人工翻样需3人协作工作一周才能完成全部钢筋清单。使用识图软件后，输入图纸即可一键生成精确的钢筋下料单，含每根钢筋的长度、弯钩形式、绑扎数量等，误差率低于1%，大幅提升施工效率。
五、挑战与未来发展趋势
1. 当前面临的挑战
尽管识图软件发展迅速，但仍存在一些瓶颈：
- 图纸标准化程度不一：部分设计院图纸质量参差不齐，线条模糊、标注混乱，影响识别精度。
- 复杂节点识别困难：如异形柱、剪力墙暗柱、楼梯间节点等，现有算法识别准确率仍待提升。
- 跨平台兼容性问题：不同软件之间的数据交换仍存在格式壁垒，尤其在国产软件与国外软件之间。
- 人才培训成本高：一线人员普遍缺乏数字化素养，短期内难以完全适应新工具。
2. 未来发展方向
随着AI、云计算、物联网等技术的进步，结构施工图识图软件将迎来更广阔的发展空间：
- AI增强型智能识图：利用大模型（如LLM+CV）实现语义级理解，不仅能识图还能解释意图，例如自动判断某区域是否适合设置设备洞口。
- 移动端轻量化应用：开发适用于平板或手机的轻量版识图APP，方便现场工程师随时调阅、标记、上传问题。
- 与智慧工地深度融合：结合无人机航拍、AR眼镜、IoT传感器等，实现“图纸—现场—设备”三位一体联动。
- 云端协同与版本管理：构建统一云平台，支持多人在线编辑、权限分级、历史版本对比，打造真正的数字孪生工地。
六、结语
结构施工图识图软件不仅是技术进步的产物，更是推动建筑业高质量发展的关键驱动力。它改变了传统“靠经验吃饭”的模式，转向“靠数据说话”的科学决策体系。对于设计单位而言，它是提质增效的利器；对于施工单位而言，它是精准施工的指南针；对于管理者而言，它是管控风险的眼睛。未来，随着软硬件生态的完善和从业人员数字化素养的提升，这类软件将在更多场景中释放巨大价值，助力中国建筑产业迈向智能化、绿色化、可持续的新阶段。
