犀牛软件幕墙施工怎么做？如何用Rhino高效完成复杂幕墙设计与施工图输出？
在当代建筑设计中，幕墙作为建筑的“皮肤”，不仅承担着保温、隔热、隔音等物理功能，更成为表达建筑美学的重要载体。随着建筑形态日趋复杂，传统CAD软件在处理曲面、参数化设计和多专业协同方面逐渐力不从心。此时，Rhino（犀牛）凭借其强大的NURBS建模能力、灵活的插件生态以及对复杂几何的高度适应性，已成为幕墙设计与施工阶段的核心工具之一。
一、犀牛软件在幕墙施工中的核心价值
犀牛（Rhino 3D）是一款基于NURBS（非均匀有理B样条）技术的专业三维建模软件，广泛应用于建筑、工业设计、珠宝等领域。对于幕墙施工而言，它的优势主要体现在以下几个方面：
- 高精度几何建模能力：能够精确表达各种曲面幕墙、异形结构，如双曲面玻璃幕墙、弧形铝板系统等，确保设计意图在施工中得以准确实现。
- 强大的参数化扩展性：通过Grasshopper插件，可实现幕墙单元的自动布局、尺寸优化、节点生成等，极大提升设计效率。
- 无缝对接BIM与施工流程：支持IFC、DWG、DXF等多种格式导出，便于与Revit、Tekla Structures等BIM平台协作，满足深化设计、材料统计、施工模拟需求。
- 可视化与动画演示能力强：可用于展示幕墙安装顺序、遮阳效果、光影分析等，辅助方案论证与业主沟通。
二、犀牛幕墙施工全流程详解

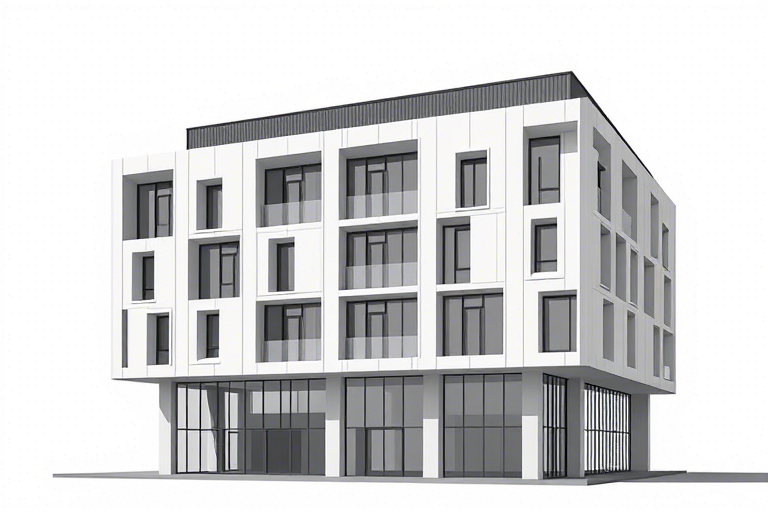

1. 初步概念设计阶段：从建筑模型到幕墙边界定义
幕墙设计始于建筑主体模型。设计师需先将建筑体量导入Rhino，利用曲线、曲面工具（如Loft、Sweep、Patch）提取幕墙外轮廓线或表面，形成初步的幕墙分格边界。
例如，某写字楼项目采用双曲面玻璃幕墙，可通过点云扫描数据+手工拟合方式创建幕墙母体曲面，并使用Surface Split工具按模块划分区域。
2. 幕墙单元排布与参数化设计
这是犀牛最具价值的部分——借助Grasshopper插件，可以构建幕墙单元的智能排布逻辑：
- 定义幕墙网格模板（如矩形、六边形、自由分割）；
- 设置单元尺寸约束（最小/最大尺寸、材料规格）；
- 应用算法优化排布（避免应力集中、提高材料利用率）；
- 自动生成每个单元的编号、坐标、朝向信息。
案例：某文化中心项目使用Grasshopper编写脚本，根据立面曲率动态调整玻璃单元大小，在保证视觉连续性的前提下节省了约12%的玻璃用量。
3. 深化设计：节点构造与连接细节
幕墙施工的关键在于节点设计。Rhino允许用户创建详细的构件模型（如立柱、横梁、连接件），并通过布尔运算、阵列、镜像等功能快速复制标准化部件。
推荐做法：
- 建立标准节点库（如螺栓连接、焊接节点、滑动支座）；
- 结合T-Splines或SubD工具进行局部细节优化；
- 使用Paneling Tools插件进行面板细分与支撑结构匹配。
4. 施工图输出与工程文件准备
完成深化设计后，需输出符合施工要求的图纸文件。Rhino本身虽无直接出图功能，但可通过以下方式高效生成施工图：
- 导出为DWG/DXF：用于配合AutoCAD进行标注、索引、材料说明等；
- 生成平面/立面剖面图：利用Viewport设置不同视图角度，配合Layer管理输出清晰图纸；
- 批量输出PDF或图像：适合汇报或存档，也可集成至Revit进行BIM整合。
特别提示：建议使用Rhinoceros + Grasshopper + Rhino.Inside.Revit组合，实现从Rhino到Revit的双向数据同步，避免信息丢失。
三、常见问题与解决方案
问题1：复杂曲面导致幕墙单元变形过大怎么办？
解决方法：
- 使用Remesh插件对原始曲面进行网格重构，控制单元形状一致性；
- 引入Kangaroo物理引擎模拟受力状态，调整单元间距或厚度；
- 结合Pufferfish插件进行曲面展开，降低加工难度。
问题2：多个幕墙单元之间存在缝隙或错位如何处理？
建议：
- 使用Align命令对齐相邻单元边缘；
- 启用Snapping功能强制对齐关键点；
- 通过Grasshopper脚本检查单元间距离，自动修正偏差。
问题3：施工方反馈图纸无法理解怎么办？
对策：
- 添加详细标注（编号、尺寸、材料牌号）；
- 制作三维爆炸图（Exploded View）直观展示组装关系；
- 配套提供PDF版施工手册（含节点大样、安装顺序）。
四、行业最佳实践分享
以下是来自国内外知名项目的实战经验：
案例一：上海中心大厦幕墙系统 —— 使用Rhino+Grasshopper完成超高层建筑的螺旋形幕墙分格优化，实现了每层幕墙单元独立编号、自动计算龙骨位置，施工误差控制在±2mm以内。
案例二：北京大兴国际机场T3航站楼幕墙 —— 借助Rhino进行曲面展开与节点仿真，提前发现并解决了约30处潜在碰撞问题，减少现场返工成本达15%。
五、未来趋势：AI与Rhino幕墙设计融合
随着人工智能技术的发展，Rhino正逐步接入AI驱动的设计助手（如OpenAI插件、Midjourney集成），未来可能出现：
- AI辅助幕墙风格生成（输入关键词即可生成多种方案）；
- 自动识别建筑规范并校验节点合规性；
- 与施工机器人联动，直接生成数控加工代码（NC Code）。
这将进一步缩短设计周期、提升幕墙施工质量，推动建筑业向智能化迈进。
结语
犀牛软件幕墙施工并非简单的建模操作，而是一个涵盖概念构思、参数化优化、节点深化、施工图输出及多方协同的系统工程。掌握其核心技巧，不仅能显著提升设计效率，更能从根本上保障幕墙的安全性、美观性和经济性。对于建筑师、幕墙工程师和施工管理人员而言，熟练运用Rhino已成为现代建筑行业的必备技能。
